Déanann Fanway speisialtóireacht ar sheirbhísí cóimeála PCB éifeachtúla agus iontaofa ó cheann go ceann a sheachadadh, atá curtha in oiriúint go beacht do do riachtanais uathúla chun rath do tháirge a luathú.

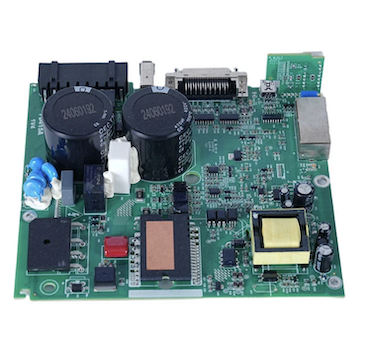

Comhcheanglaíonn seirbhís Tionóil PCB Eagraithe Eangaí Liathróid Micrimhilseogra Ard-Bheachtais Micrimhilseogra BGA ag Fanway trealamh socrúcháin beachtais, próifíliú teirmeach rialaithe, agus iniúchadh X-gha 2D/3D chun hailt sádrála iontaofa a bhaint amach faoin gcorp comhpháirte. Tacaíonn cruinneas socrúcháin le BGAanna mínluaite síos go dtí 0.25mm, le próifílí athshreabha calabraithe chun cosc a chur ar fholmhú, warpage, agus lochtanna ceann-i-pillow. Áirítear le seirbhís Déantúsaíochta Boird Chuarda Clóbhuailte BGA leas iomlán a bhaint as leagan amach PCB le haghaidh ródú BGA, foinsiú comhpháirteanna trí shlabhraí soláthair údaraithe, agus cigireacht iar-tionóil i gcoinne critéar glactha IPC-A-610. Maidir le cláir a dteastaíonn athsholáthar nó uasghrádú comhpháirte uathu, soláthraíonn an tseirbhís baint BGA, glanadh eochaircheap, athbhalltú agus athcheangal ag baint úsáide as próifílí teirmeacha rialaithe.
Is éard atá i gceist le cóimeáil PCB BGA (Eagar Eangaí Liathróid) an próiseas chun comhpháirteanna Eagar Eangaí Liathróid a shuiteáil ar chlár ciorcad priontáilte ag baint úsáide as teicneolaíocht gléasta dromchla. Murab ionann agus pacáistí traidisiúnta le luaidhe timpeall an imlíne, tá sraith de liathróidí solder socraithe ag comhpháirteanna BGA i ngreille ar an taobh thíos den fheiste. Le linn an tionóil, cuirtear an BGA ar phaillíní greamaithe sádrála agus seoltar trí oigheann athshreabha é, áit a leánn na liathróidí sádrála chun naisc leictreacha agus mheicniúla a chruthú. Toisc go bhfuil na hailt i bhfolach faoi bhun an chomhlachta comhpháirte, ní féidir le hiniúchadh caighdeánach amhairc cáilíocht solder a fhíorú; Tá gá le cigireacht X-gha.
| Cineál Pacáiste | Ainm Iomlán | Ábhar Foshraith | Tréithe | Feidhmchláir tipiciúla |
|---|---|---|---|---|
| PBGA | BGA plaisteacha | Plaisteach | Éifeachtach ó thaobh costais, feidhmíocht theirmeach measartha | Microcontrollers, modúil chuimhne |
| CBGA | BGA ceirmeacha | Ceirmeach | Séalaithe heirméiteach, iontaofacht ard, neamhréir CTE le PCB | Córais aeraspáis, míleata, ard-iontaofachta |
| FCBGA | Smeach-sliseanna BGA | Ceirmeach nó plaisteach ardfheidhmíochta | Cosáin comhartha gairid, ionduchtacht íseal, feidhmíocht theirmeach den scoth | LAPanna ardfheidhmíochta, GPUanna, próiseálaithe AI |
| Micrimhilseogra BGA | Micrimhilseogra BGA | Plaisteach nó orgánach | Páirc mhín (faoi bhun 0.5mm), lorg dlúth | Fóin chliste, gléasanna inchaite, gléasanna iniompartha |
Leanann próiseas Tionóil PCB Eagar PCB Ard-Beachtais Micrimhilseogra BGA Liathróid seicheamh rialaithe chun iontaofacht chomhpháirteach a chinntiú:
1. Ullmhúchán PCB agus iarratas greamaigh solder
Déantar greamaigh sádrála a phriontáil ar na pillíní PCB ag baint úsáide as stionsal. Tá toirt agus ailíniú greamaigh ríthábhachtach; osclaíonn neamhdhóthanacht ghreamú, agus is cúis le ró-ghreamú an idirlinne.
2. Socrúchán BGA
Cuirtear an chomhpháirt BGA ar na pillíní greamaithe sádrála trí úsáid a bhaint as trealamh uathoibrithe piocadh-agus-áit le ailíniú radhairc. Ní mór cruinneas socrúcháin a bheith laistigh de mhiocrón chun a chinntiú go bhfuil gach liathróid solder ailínithe lena eochaircheap comhfhreagrach.
3. Sádráil Reflow
Téann an bord cóimeáilte trí oigheann reflow le próifíl theirmeach rialaithe. Áirítear leis an bpróifíl céimeanna réamhthéite, soak, reflow, agus fuaraithe, gach ceann acu calabraithe chuig an bpacáiste BGA sonrach agus cóimhiotal solder (SAC305 saor ó luaidhe nó Sn63Pb37 eutectic). Cuireann próifíliú cuí cosc ar fholmhú, warpage, agus lochtanna ceann-i-pillow.
4. Fuarú agus soladú
Tá an bord fuaraithe ag ráta rialaithe chun na hailt solder a sholadú. Is féidir le fuarú tapa strus a chothú; is féidir le fuarú mall a bheith ina chúis le fás gráin. Déantar an ráta fuaraithe a mheaitseáil leis an mbord agus leis na hábhair chomhpháirte.
5. Cigireacht
Tá cigireacht X-gha éigeantach do chomhthionóil BGA toisc go bhfuil na hailt i bhfolach go optúil. Soláthraíonn X-gha 2D íomháú ón mbarr anuas le haghaidh cruth comhpháirteach agus ailíniú; Soláthraíonn X-gha 3D (CT) tuairimí trasghearrtha le haghaidh anailíse ar fholús agus chun lochtanna a bhrath.
6. Próisis tánaisteacha
Ag brath ar riachtanais, féadfaidh boird dul faoi ghlanadh, sciath comhréireach, nó tástáil fheidhmiúil tar éis cóimeála BGA.
Cuireann Tionól PCB Ard-Bheachtais Micrimhilseogra BGA Ball Eangach Eagar dúshláin iniúchta uathúla i láthair toisc go bhfuil na hailt solder i bhfolach. Úsáideann Fanway modhanna iniúchta iolracha chun sláine comhpháirteach a fhíorú:
Cigireacht X-gha (2D agus 3D)
Soláthraíonn X-gha íomháú neamh-millteach ar gach joints solder BGA. Is cosúil go bhfuil hailt mhaith go seasta ciorclach le méid aonfhoirmeach trasna an eagar. Aimsíonn X-gha folús, idirlinne, osclaíonn, lochtanna ceann-i-pillow, agus fliuchtú neamhleor. Ríomhtar céatadán urlacan agus cuirtear i gcomparáid é i gcoinne teorainneacha glactha IPC-A-610.
Cigireacht optúil uathoibrithe (AOI)
Cé nach féidir le AOI féachaint tríd an gcomhlacht BGA, déanann sé iniúchadh ar ailíniú comhpháirte, ar chóplanaracht, agus ar na hailt solder máguaird. Fíoraíonn sé freisin láithreacht agus treoshuíomh ceart an BGA.
Tástáil ionchiorcaid (TFC)
Fíoraíonn TFC nascacht leictreach an BGA leis an PCB, ag seiceáil le haghaidh shorts, osclaíonn, agus luachanna comhpháirte cearta.
Tástáil fheidhmiúil
Déantar an bord cóimeáilte a thástáil faoi choinníollacha oibriúcháin chun a dhearbhú go bhfeidhmíonn an BGA de réir sonraíochta.
Nuair a bhíonn comhpháirt de Thionól PCB Eagar Bheart Eangaí Liathróid Micrimhilseogra Ardbheachtais BGA lochtach nó nuair a bhíonn gá le hathsholáthar, déantar athobair BGA ag baint úsáide as trealamh speisialaithe agus próifílí teirmeacha rialaithe. Áirítear leis an bpróiseas:
1. Comhpháirt a bhaint: Tá an bord réamhthéite ó thíos chun warping a chosc. Feidhmíonn téitheoir barr próifíl theirmeach logánta chun na liathróidí sádrála a leá. Ardaíonn feadán folúsphioctha an comhpháirt nuair a bhíonn an sádróir leáite. Déantar an comhpháirt a bhrú nó a chreachadh chun damáiste eochaircheap a chosc.
2. Glanadh eochaircheap– Baintear sádróir iarmharach as na pillíní PCB trí úsáid a bhaint as braid dísoldering agus flosc. Déantar na pillíní a ghlanadh agus a iniúchadh le haghaidh damáiste.
3. Reballing– Maidir le comhpháirteanna a athúsáidfear, baintear sean-liathróidí sádrála agus ceanglaítear sféir sádrála nua ag baint úsáide as stionsal athbhallaithe agus athshreabhadh. Déantar an comhpháirt a shruthlú, a ailíniú leis an stionsal, agus téite chun na sféir nua a cheangal.
3. Comhpháirt a athsholáthar– Déantar an comhpháirt reballáilte nó an chomhpháirt nua a ailíniú leis na pillíní PCB agus athshreabhadh ag baint úsáide as próifíl theirmeach rialaithe.
4. Cigireacht iar-athoibre– Deimhníonn cigireacht X-gha gur éirigh leis an athoibriú agus go gcomhlíonann na hailt nua na critéir glactha.
Tá Comhthionól PCB Eagar Eangach Liathróid Micrimhilseogra BGA Ard-Beachtais riachtanach d'iarratais a éilíonn ard-dlúis I/O, sláine comhartha, agus feidhmíocht theirmeach:
AI agus ríomhaireacht ardfheidhmíochta: Úsáideann GPUanna, luasairí AI, agus próiseálaithe freastalaí pacáistí móra FCBGA leis na mílte nasc.
Teileachumarsáid: Éilíonn sliseanna bonnbhanda 5G, próiseálaithe líonra, agus ASICanna aistrithe BGA fíneáil-pháirc le haghaidh tarchur sonraí ardluais.
Feistí leighis: Úsáideann trealamh íomháithe diagnóiseach, monatóirí othar, agus ionstraimí leighis iniompartha BGA le haghaidh leictreonaic dhlúth iontaofa.
Rialú tionsclaíoch: Úsáideann PLCanna, tiomántáin mhótair, agus rialaitheoirí uathoibrithe BGA le haghaidh feidhmeanna próiseála agus cumarsáide.
Leictreonaic tomhaltóra: Úsáideann fóin chliste, táibléid agus gléasanna caitheamh aimsire micrea BGA le haghaidh dearaí spás-srianta.
Cumas socrúcháin beachtais
Tacaíonn trealamh socrúcháin Fanway le BGA mínpháirceanna síos go 0.25mm, le ailíniú radhairc ag cinntiú go bhfuil gach liathróid sádrála ailínithe lena eochaircheap. Coinnítear cruinneas socrúcháin trí chalabrú uathoibrithe agus trí aiseolas fíor-ama.
Próifíliú reflow rialaithe
Cumasaíonn oighinn reflow le rialú teochta il-chrios próifílí teirmeacha beachta do chineálacha éagsúla pacáiste BGA agus cóimhiotail solder. Déantar próifílí a fhorbairt agus a bhailíochtú do gach tionól chun cur ar neamhní agus warpage a chosc.
Cigireacht X-gha
Fíoraíonn córais iniúchta X-gha 2D agus 3D cáilíocht chomhpháirteach do gach BGA ar gach bord. Déantar céatadán urlacan a thomhas agus a dhoiciméadú.
BGA athoibriú agus reballing
Soláthraíonn Fanway seirbhísí aistrithe BGA, glanadh eochaircheap, athbhaillithe agus athsholáthair ag baint úsáide as stáisiúin athoibrithe tiomnaithe le optaic fhís scoilte agus próifílí teirmeacha rialaithe. Déantar athobair de réir chaighdeáin IPC-7711/7721.
Seirbhís ceann go ceann
Ó bharrfheabhsú leagan amach PCB do ródú BGA trí fhoinsiú comhpháirteanna, cóimeáil, cigireacht agus athoibriú, soláthraíonn Fanway seirbhísí cóimeála PCB BGA iomlán trí phointe teagmhála amháin.
Deimhnithe
Tá deimhnithe ISO9001, ISO13485, agus IATF16949 ag Fanway, agus comhlíonann próisis tionóil caighdeáin IPC-A-610 agus IPC-7095.
C: Cad é an pháirc íosta BGA is féidir le Fanway a chur le chéile?
A: Tacaíonn Fanway le tionól BGA síos go dtí páirc 0.25mm. I measc na bpáirceanna caighdeánacha tá 1.0mm, 0.8mm, 0.65mm, 0.5mm, agus 0.4mm.
C: Cén iniúchadh a dhéantar ar thionóil BGA?
A: Tá cigireacht X-gha (2D agus 3D) éigeantach do gach tionóil BGA. Tomhaistear an céatadán urlacan i gcoinne critéar IPC-A-610. Déantar AOI, TFC, agus tástáil fheidhmiúil freisin de réir mar is gá.
C: An féidir le Fanway BGA ar theip air a athoibriú?
A: Tá. Soláthraíonn Fanway baint BGA, glanadh eochaircheap, athbhaillithe agus athsholáthar ag baint úsáide as stáisiúin athoibrithe tiomnaithe le próifílí teirmeacha rialaithe. Déantar athobair de réir chaighdeáin IPC-7711/7721.
C: Cad é an t-am luaidhe tipiciúil do thionól PCB BGA?
A: Seoltar tionóil fréamhshamhail BGA laistigh de 5 go 7 lá oibre de ghnáth. Tá orduithe toirte sceidealta bunaithe ar infhaighteacht comhpháirteanna agus ar chastacht boird.
C: Cad iad na cineálacha pacáiste BGA a thacaíonn Fanway?
A: Tacaíonn Fanway le pacáistí PBGA, CBGA, FCBGA, agus micrea BGA. Déantar foinsiú comhpháirte a láimhseáil trí shlabhraí soláthair údaraithe chun barántúlacht a áirithiú.
