I dtionscal leictreonaice atá ag dul chun cinn go tapa sa lá atá inniu ann, ní raibh an t -éileamh ar fheistí ar féidir leo ualaí cumhachta níos airde a láimhseáil, coinníollacha oibriúcháin an -mhór a sheasamh, agus iontaofacht a choinneáil thar shaolré sínte níos mó. I gcroílár an dúshláin seo tá an Bord Ciorcaid Clóbhuailte (PCB), an bunús ar a bhfuil gach córas leictreonach tógtha. Cé go n -úsáidtear PCBanna caighdeánacha go forleathan,PCBanna copair tromaTá suntasacht faighte acu maidir le hiarratais ina bhfuil acmhainn iompair reatha, bainistíocht teirmeach agus marthanacht ríthábhachtach.

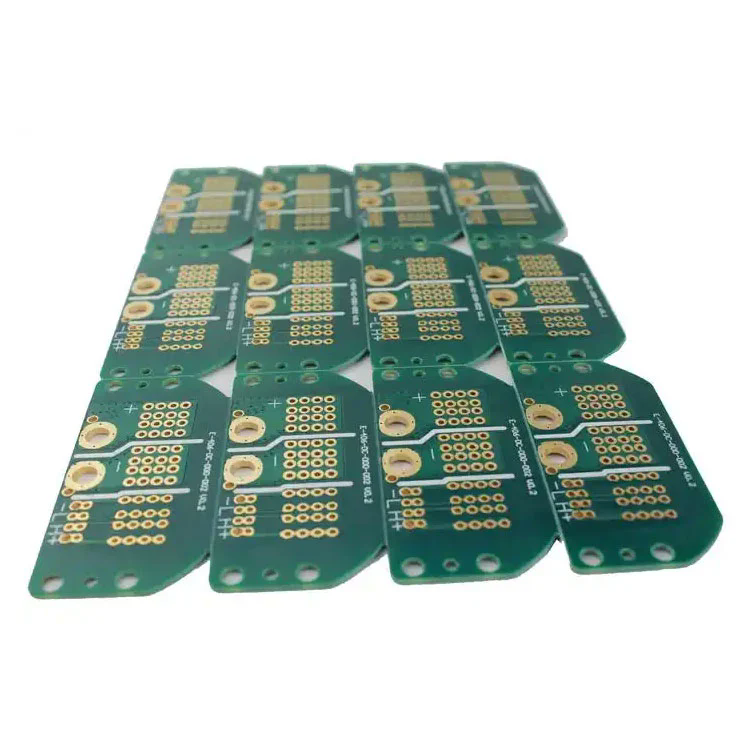

Sainmhínítear PCB trom copair mar bhord ciorcaid le seoltóirí copair atá níos tibhe ná iad siúd a fhaightear i gcaighdeáin PCBanna. Cé go mbíonn tiús copair idir 1 oz/ft² (35 µm) agus 3 oz/ft² (105 µm) de ghnáth, tosaíonn PCBanna copair troma ag 3 oz/ft² agus is féidir leo 20 oz/ft² a bhaint amach nó níos airde fós, ag brath ar an bpróiseas déantúsaíochta agus na ceanglais iarratais.
Ligeann úsáid sraitheanna copair tiubha do na boird seo sruthanna níos airde a iompar gan róthéamh, teas a dhíscaoileadh ar bhealach níos éifeachtaí, agus coinníollacha comhshaoil crua a mhaolú, mar shampla teochtaí foircneacha, creathadh, agus strus meicniúil. De réir mar a aistríonn tionscail i dtreo leictriú, fuinneamh in -athnuaite, feithiclí leictreacha, agus uathoibriú tionsclaíoch, tá ról lárnach ag PCBanna troma copair maidir le feidhmíocht agus sábháilteacht a chinntiú.
I measc na bpríomhthionscail ina bhfuil PCBanna troma fíor -riachtanach tá:
Leictreonaic chumhachta: inverters, tiontairí cumhachta, agus córais rialaithe mótair.
Feithicleach: Córais Bainistíochta Ceallraí agus Muirearú Feithiclí Leictreacha.
Fuinneamh in -athnuaite: Córais chumhachta gréine agus rialtóirí tuirbín gaoithe.
Míleata agus Aerospace: Leictreonaic Cosanta agus Avionics.
Trealamh Tionsclaíoch: Gléasanna lasctha ard-reatha agus innealra trom.
Is é an fáth a bhfuil ábhar PCBanna copair troma simplí: gan iad, theipfeadh ar chórais ardchumhachta go ró-luath, róthéamh, nó ag fulaingt ó naisc neamhiontaofa a d'fhéadfadh cur isteach ar shábháilteacht agus ar fheidhmiúlacht.
Tá neart na PCBanna copair troma ina ngnéithe dearaidh uathúla, a sholáthraíonn feidhmíocht fheabhsaithe thar an méid is féidir le PCBanna caighdeánacha a bhaint amach.
Ceadaíonn na rianta copair níos tibhe i bhfad níos mó reatha sreabhadh gan ghiniúint teasa iomarcach. Fágann sé seo go bhfuil siad oiriúnach le haghaidh feidhmchlár ard-reatha amhail córais dáilte cumhachta, ciorcaid muirir ceallraí, agus tiontairí cumhachta.
I gcórais leictreonacha, tá róthéamh ar cheann de na príomhchúiseanna a bhaineann le teip chomhpháirte. Tá PCBanna copair troma ag dul i léig nuair a dhíscaoiltear teas mar gheall ar a gcuid sraitheanna copair níos tibhe, ag laghdú spotaí te agus ag cothabháil teocht oibriúcháin cobhsaí fiú faoi ualaí éilitheacha.
Le seoltóirí láidre copair, seasann na boird seo le strus meicniúil, le tuirse sádrála, agus le rothaíocht teirmeach arís agus arís eile. Fágann sé seo go bhfuil siad oiriúnach do thimpeallachtaí ina dtarlaíonn creathadh nó athruithe teochta tobann.
In ionad ilshraitheanna nó boird ró -mhór a úsáid chun PCBanna copair reatha a dháileadh, is féidir le hinnealtóirí córais dhlúth a dhearadh le níos lú sraitheanna. Fágann sé seo go gcosnófar coigilteas in ábhair, am laghdaithe tionóil, agus úsáid níos éifeachtaí spáis.
Is féidir le PCBanna copair troma ciorcaid ard-reatha agus rialaithe a chomhtháthú ar an mbord céanna. Cuireann sé seo deireadh leis an ngá atá le boird ar leithligh, dearadh a shruthlíniú agus iontaofacht fhoriomlán an chórais a fheabhsú.
| Paraiméadar | Roghanna sonraíochta |
|---|---|
| Tiús copair | 3 oz/ft² go 20 oz/ft² (105 µm - 700 µm) |
| Ábhar bord | FR-4, Polyimide, Ard-TG FR-4, Ceirmeach, Croí Miotal |
| Comhaireamh ciseal | 2–12 sraitheanna (saincheaptha ag brath ar an iarratas) |
| Friotaíocht theirmeach | Optamaithe le haghaidh diomailt teasa ard, comhoiriúnach le slogaidí teasa |
| Neart tréleictreach | Friotaíocht ardvoltais suas le 5 kV nó níos mó |
| Bailchríoch | Hasl, Enig, OSP, Airgead Tumoideachais, Stáin Tumoideachais |
| Feidhmithe | Soláthairtí Cumhachta, Inverters, Feithicleach, Córais Fuinnimh In -athnuaite |
Leagann na sonraíochtaí seo béim ar an gcúis go seasann PCBanna troma copair amach i láimhseáil na ndúshlán dé -theocht reatha agus ardteochta.
I gcás monaróirí agus dearthóirí córais, is cinneadh teicniúil amháin é PCBanna troma copair a roghnú-is infheistíocht straitéiseach í a théann i bhfeidhm ar cháilíocht táirgí, iomaíochas margaidh, agus iontaofacht fhadtéarmach.
Saolré níos faide leictreonaic
Trí theas a dháileadh go héifeachtúil agus trí theipeanna logánta a chosc, leathnaíonn PCBanna troma copair go mór saol oibríochtúil na bhfeistí.
Sábháilteacht agus iontaofacht
In earnálacha cosúil le feistí leighis, cosaint, agus feithicil, ní rogha é teip. Soláthraíonn boird chopair throm feidhmíocht sheasmhach faoi choinníollacha criticiúla.
Solúbthacht dearaidh
Déanann an cumas ciorcaid chumhachta agus rialaithe a chomhtháthú ar an PCB céanna simpliú ar dhearadh, laghdaíonn sé spás, agus laghdaíonn sé castacht an chórais.
Costais chothabhála laghdaithe
Eascraíonn níos lú athsholáthar, níos lú ama, agus costais chothabhála níos ísle le himeacht ama mar thoradh ar thógáil mharthanach.
Tacaíocht do threochtaí ardchumhachta
Leis an athrú domhanda i dtreo feithiclí leictreacha, fuinneamh in-athnuaite, agus córais ardéifeachtúlachta, soláthraíonn PCBanna troma copair an bhunús le haghaidh nuálaíochta.
Feithiclí Leictreacha (EVS): Tacaíonn PCBanna Copair Trom le córais bhainistíochta ceallraí, bonneagar muirir, agus ciorcaid rialaithe ard-reatha.
Fuinneamh in -athnuaite: Braitheann inverters cumhachta gréine agus rialaitheoirí tuirbín gaoithe ar na boird seo chun ualaí athraitheacha a láimhseáil.
Trealamh Leighis: Éilíonn feistí cosúil le meaisíní MRI agus trealamh X-ghathaithe ciorcaid ard-reatha.
Uathoibriú tionsclaíoch: Braitheann tiomántáin mótair agus córais róbatacha ar PCBanna ardchumhachta cobhsaí.
C1: Cén fáth a bhfuil PCBanna copair troma níos daoire ná PCBanna caighdeánacha?
A: Is é an toradh a bhíonn ar an gcostas níos airde ná próisis mhonaraithe speisialaithe, plating copair níos tibhe, agus riachtanais lannaithe níos láidre. Mar sin féin, tá údar leis an infheistíocht ag iontaofacht fheabhsaithe, saolré níos faide, agus laghdaítear costais fhoriomlána an chórais in iarratais ardchumhachta.
R2: Cén fáth nach féidir PCBanna caighdeánacha a úsáid i gcórais ard-reatha in ionad PCBanna troma copair?
A: Tá tiús copair teoranta ag PCBanna caighdeánacha, a chuireann srian ar an acmhainn iompair reatha agus ar an diomailt teasa. Dá mbainfí úsáid astu i dtimpeallachtaí ardchumhachta bheadh róthéamh, teipeanna roimh am, agus rioscaí sábháilteachta. Déantar innealtóireacht go sonrach ar PCBanna copair troma chun na teorainneacha seo a shárú.
De réir mar a ghlacann tionscail le leictriú, le fuinneamh in-athnuaite, agus le claochlú digiteach, ní fhásfaidh an t-éileamh ar PCBanna ardfheidhmíochta, ardfheidhmíochta. Ní réiteach reatha amháin iad PCBanna copair troma - is bunús iad don todhchaí.
Soghluaisteacht Leictreach: Leis an mbrú domhanda i dtreo EVs, bíonn córais mhuirir agus cadhnraí ardchumais ag brath ar PCBanna láidre do bhainistíocht cumhachta.
Fuinneamh Glas: Éilíonn córais fuinnimh gréine agus gaoithe boird ar féidir leo ualaí cumhachta athraitheacha a bhainistiú gan cur isteach ar fheidhmíocht.
Bonneagar 5G agus IoT: Éilíonn líonraí ardfheidhmíochta PCBanna ar féidir leo tacú le sruthanna arda do bhunstáisiúin agus feistí nasctha.
Miniaturization na gCóras Cumhachta: Tá dearthóirí ag laghdú méideanna na bhfeistí gan cumhacht a íobairt, rud a fhágann nach féidir PCBanna troma copair a dhéanamh.
Gnólachtaí a ghlacann le copar trom PCBanna a gcuid córas a chruthú sa todhchaí i gcoinne éilimh fuinnimh atá ag ardú agus rialacháin sábháilteachta níos déine. Ón tionchar comhshaoil ar iontaofacht táirgí a fheabhsú, cuireann na boird seo luach neamh -chomhoiriúnaithe ar fáil.
ILeanaise, táimid tiomanta do PCBanna copair troma ardchaighdeáin a mhonarú a chomhlíonann riachtanais déine na dtionscal nua-aimseartha. Cinntíonn ár saineolas maidir le monarú ardleibhéil, in éineacht le tiomantas do mharthanacht agus do chruinneas, go seachadann gach bord feidhmíocht eisceachtúil i dtimpeallachtaí ardchumhachta.
Cibé an bhfeidhmíonn do ghnó i bhfuinneamh in-athnuaite, uathoibriú tionsclaíoch, nó aeraspáis, soláthraíonn Fanway réitigh PCB saincheaptha chun cabhrú leat rath fadtéarmach a bhaint amach. Le haghaidh tuilleadh eolais, sonraíochtaí mionsonraithe, nó fiosrúcháin saincheaptha,Déan teagmháil linnSa lá atá inniu ann agus faigh amach conas is féidir le Fanway tacú le do thionscadail le teicneolaíocht PCB copair throm den scoth.
-
