Déanann Fanway speisialtóireacht ar sheirbhísí cóimeála PCB éifeachtúla agus iontaofa ó cheann go ceann a sheachadadh, atá curtha in oiriúint go beacht do do riachtanais uathúla chun rath do tháirge a luathú.

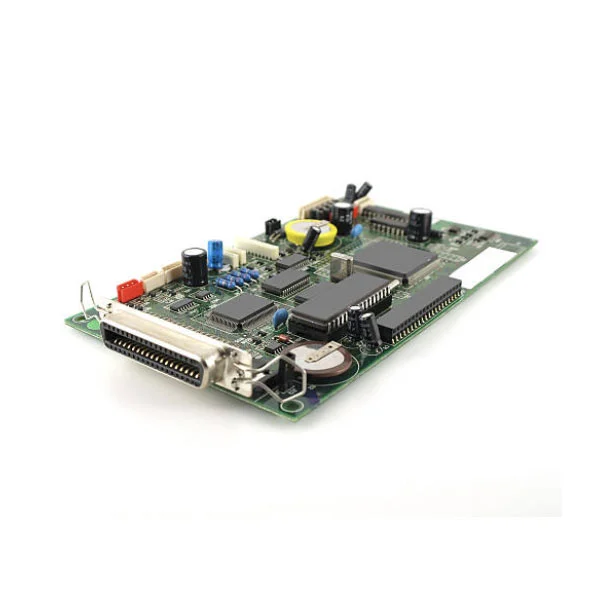

Tugann Seirbhís Tionóil PCB Teicneolaíochta Hibrid SMT THT Fanway aghaidh ar dhúshlán bunúsach innealtóireachta: cláir a dteastaíonn feistí dromchla-fheistithe le haghaidh próiseáil comhartha ardluais agus comhpháirteanna trí-phoill le haghaidh láimhseáil cumhachta agus marthanacht mheicniúil. Ní meascán simplí de dhá phróiseas ar leith í an tseirbhís seo; is sreabhadh oibre seicheamhach cúramach é a chosnaíonn joints SMT le linn sádrála THT, ní chuireann sé i bhfeidhm sádráil roghnach nó tonnta ach amháin tar éis cosaint theirmeach, agus seachadann sé tionóil a chomhlíonann caighdeáin Aicme 2 IPC-A-610. Le 12 bliain de thaithí teicneolaíochta measctha, bainistíonn Fanway na hidirghníomhaíochtaí ríthábhachtacha idir criosanna SMT agus THT, ag cinntiú go mbíonn socrúcháin sliseanna dlúth le cónaisc mhóra agus feistí cumhachta gan cur isteach ar an toradh ná ar an iontaofacht.
Réitíonn cóimeáil mheasctha srian dearadh bunúsach: ní láimhseálann aon teicneolaíocht amháin gach cineál comhpháirt ar an mbealach is fearr.
Le haghaidh sláine agus dlús comhartha, tacaíonn SMT le 01005 éighníomhach, BGAanna 0.3mm-pitch, agus comhéadain ardluais. Éilíonn na comhpháirteanna seo priontáil ghreamú solder beacht agus próifílí reflow.
Le haghaidh cumhachta agus athléimneacht mheicniúil, láimhseálann THT nascóirí, athsheachadáin, trasfhoirmeoirí, agus toilleoirí móra a chaithfidh maireachtáil ar chreathadh, ar thimthriallta ionsáite, agus ar shruthanna arda. Soláthraíonn hailt trí-phoill neart tarraingt níos mó ná 50N, rud nach féidir le SMT a mheaitseáil.
Nuair a éilíonn do PCB an dá chatagóir, éiríonn an tSeirbhís Tionóil PCB Hibrid SMT THT Technology an t-aon bhealach déantúsaíochta praiticiúil. Má dhéantar iarracht na comhpháirteanna go léir a bhrú isteach i dteicneolaíocht amháin, déantar iontaofacht a íobairt (SMT a úsáid le haghaidh gléasanna cumhachta) nó dramhaíl a chur ar spás (THT a úsáid le haghaidh ICanna míne).
Déan athbhreithniú ar do bhille ábhar. Má tá an dá ghrúpa seo a leanas inti, beidh cóimeáil mheasctha ag teastáil.
Grúpa SMT: BGA, QFP, QFN, LGA, friotóirí/toilleoirí sliseanna (0402, 0603), nó aon chomhpháirt nach bhfuil aon luaidhe ag dul tríd an gclár.
Grúpa THT: ICanna DIP, ceanntásca bioráin, bloic teirminéil, toilleoirí móra leictrealaíoch, MOSFETanna cumhachta le cluaisíní trí-phoill, claochladáin, nó aon chomhpháirt óna dteastaíonn socrú meicniúil tríd an gclár.
Ní féidir cláir leis an dá ghrúpa a chur le chéile go héifeachtach trí úsáid a bhaint as SMT amháin (ní féidir comhpháirteanna THT a chur trí phiocadh agus áit) ná THT ina n-aonar (ní féidir comhpháirteanna SMT mínairde a thonn-sádráil gan idirlinne). Is é Seirbhís Tionóil PCB Teicneolaíocht Hibrid SMT THT an réiteach atá deartha don chás cruinn seo.
Leanann muid seicheamh seasta chun joints SMT a chosaint le linn sádrála THT.
Céim 1:Priontáil ghreamú solder agus socrúchán SMT. Ní bhaineann priontáil stionsal greamaigh ach le pillíní SMT. Le haghaidh boird mheasctha, úsáidimid stionsail céim chun tiús greamaigh a choigeartú thar chriosanna éagsúla. Feistíonn meaisíní socrúcháin ardluais comhpháirteanna SMT ar dtús.
Céim 2:Reflow sádrála. Gabhann an bord trí oigheann reflow chun joints SMT a chomhlánú. Ní mór go dtarlódh an chéim seo sula gcuirtear isteach THT, mar go ndéanfadh teochtaí athshreabha damáiste don chuid is mó de na comhpháirteanna THT (go háirithe nascóirí plaisteacha).
Céim 3:THT isteach. Cuireann oibreoirí nó meaisíní ionsáite uathoibrithe treoracha THT trí phoill plátáilte. Tá comhpháirteanna ina suí flush leis an mbord; coinnítear luaidhe díreach. Déantar fórsa ionsáite a rialú chun hailt sádrála SMT in aice láimhe a sheachaint nó an PCB a bhualadh.
Céim 4:Tonn nó sádráil roghnach. I gcás boird le go leor comhpháirteanna THT, comhlánaíonn sádráil tonnta na hailt go léir i pas amháin. Le haghaidh leagan amach dlúth measctha le comhpháirteanna SMT gar do phill THT, cuirimid sádráil roghnach i bhfeidhm. Ní fhaigheann ach na pillíní THT sádróir, le airde tonn níos lú (2-5mm vs. 8-12mm traidisiúnta) chun tionchar teirmeach ar na hailt SMT máguaird a íoslaghdú.
Céim 5:Bearradh, glanadh agus cigireacht. Déantar barraíocht na n-eascanna a bhearradh, glantar fuíolmhairí sreabha, agus déantar iniúchadh amhairc AOI ina dhiaidh sin, X-ghathaithe d'ailt fholaithe (BGAanna, LGAanna), agus tástáil fheidhmiúil.
Bíonn tionchar díreach ag trí riail DFM ar rath an chomhthionóil mheasctha.
Scaradh crios: coinnigh imréiteach 3mm ar a laghad. Cuir comhpháirteanna THT (nascairí, toilleoirí móra) in aice le himill boird nó coirnéil; cuir gléasanna SMT mínairde (BGAanna) amach ón gcrios THT. Coscann bearna íosta 3mm trasnaíocht mheicniúil le linn ionchuir agus splancscáileán solder le linn sádrála tonnta.
Trastomhas poll: lig imréiteach luaidhe 0.1-0.2mm. Ba chóir go mbeadh poill eochaircheap THT 0.1-0.2mm níos mó ná trastomhas luaidhe an chomhpháirt. Ró-daingean agus éiríonn sé deacair nó dodhéanta a chur isteach; ró-scaoilte agus aistríonn an comhpháirt, rud a fhágann go mbíonn droch-líonadh sádrála nó nach mbíonn dóthain teagmhála fáinne ann.
Faoiseamh teirmeach ar eitleáin mhóra copair: Caithfidh pillíní THT atá nasctha le heitleáin talún nó cumhachta spócaí faoisimh teirmeach a úsáid. Gan iad, seolann an t-eitleán copair teas ar shiúl ró-thapa, rud a fhágann go bhfuil hailt solder fuar. Ina theannta sin, ba cheart pillíní SMT in aice le criosanna sádrála tonnta a chlúdach le téip ardteochta chun idirlinne sádrála a chosc.
Ní rogha uilíoch é Seirbhís Tionóil PCB Hibrid SMT THT Technology; tá sé éigeantach sna hearnálacha seo.
Leictreonaic feithicleach:Comhcheanglaíonn modúil ECU, BMS, ADAS próiseálaithe ard-dlúis (SMT) le nascóirí agus athsheachadáin ard-reatha (THT) a fhulaingíonn creathadh agus timthriall teirmeach.
Rialuithe tionsclaíocha agus soláthairtí cumhachta:Úsáideann PLCanna, thiomáineann servo, agus modúil chumhachta tionsclaíocha SMT le haghaidh loighic rialaithe agus THT le haghaidh MOSFETanna cumhachta, trasfhoirmeoirí, agus toilleoirí móra a dteastaíonn teas go tóin poill go héifeachtach.
Feistí leighis:Bíonn monatóirí othar agus trealamh diagnóiseach ag brath ar SMT le haghaidh foircinn tosaigh braiteoirí agus THT le haghaidh nascóirí cumhachta agus comhéadain a ndéantar cúpláil orthu go minic áit a bhfuil marthanacht meicniúil ríthábhachtach.
Aeraspáis agus cosanta:Sonraíonn córais ard-iontaofachta THT do gach nasc atá faoi réir turrainge agus creathadh, agus láimhseálann SMT croíleacáin phróiseála. Is é tionól measctha an t-aon bhealach chun an dá riachtanas a chomhlíonadh ar bhord amháin.
1. 12 bliain de thaithí tiomnaithe teicneolaíochta measctha. Táimid tar éis speisialaithe i gcomhthionól measctha SMT-THT ó bunaíodh muid. Tuigeann ár bhfoireann go díreach cad iad na leagan amach is cúis le droichid sádrála tonnta, a fhórsaí ionsáite a scoilteann joints SMT, agus a chosnaíonn próifílí teirmeacha an dá theicneolaíocht. Ní thagann an t-eolas seo ach ó bhlianta de shonraí táirgthe, ní ó théacsleabhair.
2. IPC-A-610 Aicme 2 agus ISO 9001:2015 deimhnithe. Téann gach bord trí AOI, X-gha, agus tástáil fheidhmiúil. Do chliaint leighis agus feithicleach, soláthraímid inrianaitheacht iomlán a chomhlíonann ISO 13485 agus IATF 16949.
3. Seirbhís aon-stad ó DFM go seachadadh. Déanaimid athbhreithniú ar do Gerber agus do BOM, faighimid comhpháirteanna, déanaimid SMT agus cóimeáil THT, agus déanaimid tástáil deiridh. Faigheann tú bord tástálaithe go hiomlán le chéile, gan aon ghá le díoltóirí iolracha a chomhordú.
4. Toirteanna solúbtha ó fhréamhshamhail go ard-toirt. Níl NRE ann do chomhthionóil chaighdeánacha mheasctha. Maidir le boird casta, soláthraímid athbhreithniú innealtóireachta agus leas iomlán a bhaint as próisis sula dtosaíonn an táirgeadh.
C: Cad é an t-am luaidhe tipiciúil le haghaidh cóimeála measctha?
A: Glacann fréamhshamhlacha 5-7 lá oibre. Tógann méideanna beaga (faoi 1000 ríomhaire) 7-10 lá. Déantar méideanna móra a mheas cás ar chás, go hiondúil 10-15 lá oibre.
C: Cathain is gá sádráil roghnach a úsáid in ionad sádrála tonnta?
A: Nuair a bhíonn comhpháirteanna SMT fíneáil-pháirc (BGAanna, QFNanna) laistigh de 5mm de phill THT, nó nuair a bhíonn comhpháirteanna THT teas-íogair (m.sh., nascóirí le cásanna plaisteacha). Ní bhaineann sádráil roghnach teas ach leis na hailt THT, ag cosaint feistí SMT in aice láimhe.
C: An dteastaíonn ábhar PCB speisialta do thionól measctha?
A: Tá caighdeán FR-4 leordhóthanach i bhformhór na gcásanna. Mar sin féin, má iompraíonn an bord comhpháirteanna THT ardchumhachta (claochladáin, MOSFETanna cumhachta), molaimid ábhar ard-Tg (Tg ≥ 150 ° C) chun turraing teirmeach tonn-sádrála a sheasamh.
C: An féidir comhpháirteanna SMT agus THT a chur ar an taobh boird céanna?
A: Tá. Is coitianta é an dá cheann a chur ar an taobh barr, rud a fhágann go bhfuil an taobh bun glan le haghaidh sádrála tonnta. Coinnigh imréiteach 2-3mm ar a laghad idir pillíní SMT agus poill THT.
C: An dtacaíonn Fanway le sádráil saor ó luaidhe?
A: Tá. Tá ár gcórais sádrála reflow agus tonn ag luí go hiomlán le SAC305 agus cóimhiotail eile gan luaidhe, agus leagtar próifílí teochta dá réir sin.
An dteastaíonn measúnú cóimeála measctha le haghaidh do thionscadal? Seol do chomhaid Gerber agus BOM chuig ár bhfoireann innealtóireachta. Cuirfimid tuarascáil DFM agus luachan ar fáil laistigh de 24 uair an chloig.
