Boird chiorcaid phriontáilte(PCBanna) an cnámh droma ciúin atá ag leictreonaic an lae inniu. Cibé acu i bhfón cliste, i gcóras rialaithe na ngluaisteán, i scanóir leighis, nó i modúl loingseoireachta aeraspáis, soláthraíonn PCBanna an bunús fisiciúil agus leictreach a nascann na comhpháirteanna go léir. Tosaíonn tuiscint ar an dóigh a n -oibríonn siad leis an athrú a thug siad chun na teicneolaíochta a aithint. Roimh PCBanna, rinneadh sreangú de láimh le naisc pointe go pointe. Ní hamháin go raibh earráidí i gceist leis an modh seo ach freisin inscálaitheacht teoranta. Réitigh PCBanna na saincheisteanna seo trí struchtúir chaighdeánaithe agus layered a thairiscint a chinntíonn dearadh dlúth, iontaofacht, agus éifeachtúlacht olltáirgeachta.
Mar sin, conas a oibríonn siad go díreach? Ag a gcroílár, freastalaíonn PCBanna ar thrí phríomhchuspóir:
Tacaíocht meicniúil- Comhpháirteanna a fháil i bhfeidhm.
Naisc leictreacha- Conairí seoltaí a sholáthar don sreabhadh reatha.
Sláine comhartha- A chinntiú go dtaistealaíonn comharthaí leictreonacha le caillteanas nó cur isteach íosta.

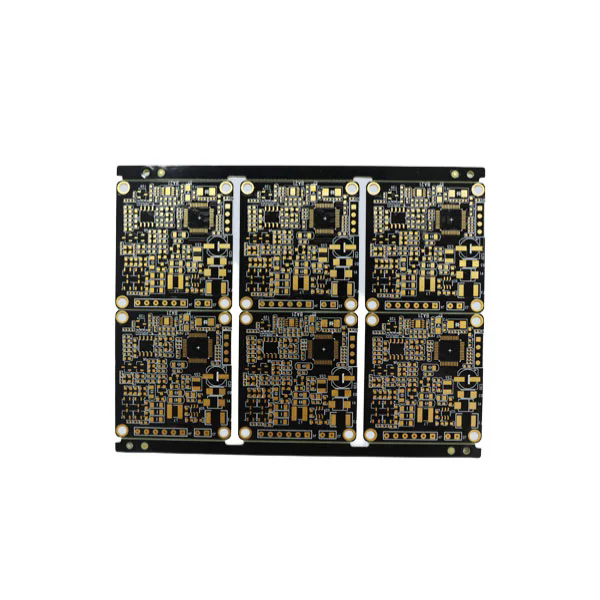

Tá an tógáil i gceistfoshraitheanna, de ghnáth fiberglass FR4 nó ábhair eile, a fheidhmíonn mar an ciseal inslithe. Ina theannta sin, tá scragaill chopair lannaithe, eitseáilte isteach i gcosáin, agus plátáilte iad le bailchríocha cosanta. Is é an toradh deiridh ná bord atá deartha go cúramach inar féidir friotóirí, toilleoirí, micrishlis, agus cónaisc a shuíomh.
Is féidir le PCBanna a bheith aon-taobhach, dhá thaobh, nó il-ilchineálach ag brath ar chastacht an dearaidh. Tá PCBanna il -imreora - uaireanta a shroicheann níos mó ná 40 sraith - riachtanach do threalamh ard -ríomhaireachta agus teileachumarsáide, áit a bhfuil dlús ródú comhartha ríthábhachtach. Ionchorpraíonn siadincheathrúna(idirnasc ingearacha) a cheadaíonn do chomharthaí dul trí shraitheanna éagsúla agus sláine feidhmíochta a choinneáil ag an am céanna.
Is ról ríthábhachtach eile é an bhainistíocht teasa ag PCBanna. Trí dhearadh vianna teirmeacha, slogaidí teasa, nó pours copair speisialta, cinntíonn monaróirí go bhfanann comhpháirteanna íogaire laistigh de theochtaí oibriúcháin sábháilte. Gan cúinsí dearaidh den sórt sin, méadaíonn an baol go dtarlódh teip ar an gcóras go suntasach.
Braitheann tionscail ar chineálacha éagsúla PCBanna atá curtha in oiriúint d'iarratais shonracha. Tugann tuiscint ar an gcaoi a dtugann na feidhmeanna seo léargas ar an gcúis go bhfuil PCBanna fós fíor -riachtanach i ndéantúsaíocht leictreonaice domhanda.
PCBanna aon-taobhach: Is iad seo an cineál is simplí, le rianta copair ar thaobh amháin den bhord amháin. Tá siad éifeachtach ó thaobh costais de agus úsáidtear iad go forleathan i áireamháin, raidiónna, agus leictreonaic shimplí tomhaltóra.
PCBanna le taobhach dúbailte: Le rianta copair ar an dá thaobh, ceadaíonn siad dearaí ciorcaid níos casta. Is féidir comhpháirteanna a shuíomh ar an dá thaobh, dlús a mhéadú.
PCBanna Multilayer: Ag cuimsiú trí shraith nó níos mó de chopar seoltaí, láimhseálann na boird seo iarratais an -chasta. Is minic a bhíonn fóin chliste, ardfheistí leighis, agus leictreonaic aeraspáis ag brath orthu seo.
PCBanna dochta: Tógtha ar fhoshraitheanna soladacha, cuireann siad cobhsaíocht agus marthanacht ar fáil, rud a fhágann go bhfuil siad coitianta i bhformhór na bhfeistí leictreonacha.
PCBanna solúbtha.
PCBanna righin-flex: Hibrideach a chomhcheanglaíonn limistéir dochta agus solúbtha, ag tairiscint cobhsaíocht struchtúrach agus solúbthacht dearaidh ag an am céanna.
PCBanna ardmhinicíochta: Déanta le hábhair speisialaithe, cinntíonn siad go bhfuil cruinneas comhartha ann d'iarratais ar nós teileachumarsáide agus córais radair.
Chun paraiméadair táirge gairmiúla a aibhsiú go soiléir, is tábla achoimre é seo:
| Paraiméadar | Raon/sonraíocht tipiciúil | Sampla iarratais |
|---|---|---|
| Bunábhar | FR4, Polyimide, CEM-1, Rogers | Leictreonaic Tomhaltóirí, Trealamh Feithicleach, RF |
| Tiús copair | 0.5 oz - 6 oz | Boird chumhachta, rialú tionsclaíoch |
| Comhaireamh ciseal | 1 - 40+ | Ó Bréagáin go Supercomputers |
| Bailchríoch | Hasl, Enig, OSP, Airgead Tumoideachais, Stáin Tumoideachais | Feabhsaíonn sé soláthais, friotaíocht creimthe |
| Leithead/spásáil íosta rianaithe | 2 - 4 mhilliún (dearaí ardleibhéil faoi bhun 2 mhilliún is féidir) | Feistí idirnasctha ard-dlúis (HDI) |
| Teocht oibriúcháin | -55 ° C go +150 ° C (dearaí speisialta suas le 200 ° C +) | Aerospace, míleata, rialú tionsclaíoch |
| Tairiseach tréleictreach (DK) | 2.2 - 4.5 ag brath ar ábhar | Tarchur comhartha ardmhinicíochta |
| Seoltacht theirmeach | 0.25 - 2.0 w/mk (ag brath ar fhoshraith) | Ciorcaid íogaire teasa |
Deimhníonn na paraiméadair seo feidhmíocht, marthanacht agus iontaofacht gach PCB. Roghnaíonn monaróirí sonraíochtaí go cúramach bunaithe ar riachtanais úsáide deiridh. Mar shampla, éilíonn ECU Feithicleach PCB friotaíocht teasa agus caoinfhulaingt creathaidh níos airde i gcomparáid le bord soilsithe faoi stiúir tí simplí.
Ní hamháin go mbraitheann iontaofacht an bhoird chiorcaid phriontáilte ar dhearadh ach ar phróisis mhonaraithe beachta freisin. Éilíonn PCBanna ardcháilíochta go gcloítear go dian le caighdeáin idirnáisiúnta amhail IPC-A-600 (inghlacthacht na mbord clóite). Is iondúil go mbíonn na céimeanna seo a leanas sa phróiseas:
Dearadh & Leagan Amach.
Ullmhú foshraithe- Tá FR4 nó ábhar roghnaithe gearrtha agus lannaithe le scragall copair.
Aistriú Íomhá & Eitseáil- Déantar patrúin chiorcaid a phriontáil agus tá copar nach dteastaíonn eitseáilte ar shiúl, ag fágáil cosáin seoltaí.
Druileáil & Plating- Déantar poill a dhruileáil le haghaidh vianna agus toradh comhpháirte, agus iad plátáilte ansin chun seoltacht a chinntiú.
Iarratas masc sádrála- Cuirtear ciseal polaiméir cosanta i bhfeidhm, rianta inslithe agus cosc a chur ar idirleathadh sádróra.
Bailchríoch- Cuirtear Hasl (leibhéalú sádróra aeir te), Enig (ór tumoideachais nicil leictreamaigh), nó bailchríocha eile i bhfeidhm chun soláimhsitheacht a fheabhsú.
Priontáil scáileáin síoda- Cuirtear marcálacha tagartha, lógónna agus lipéid leis.
Tástáil leictreach-Cinntíonn an tóireadóir eitilte nó an tástáil bunaithe ar daingneáin go bhfuil gach nasc bailí agus nach bhfuil aon ghearrthóga ná ciorcaid oscailte ann.
Cigireacht agus Pacáistiú Deiridh- Déantar cigireacht amhairc, tomhas agus pacáistithe ar bhoird de réir riachtanais na gcustaiméirí.
Neartaítear iontaofacht a thuilleadh trí theicnící amhail:
Rialú bacainníle haghaidh ciorcaid dhigiteacha ardluais.
Pillíní faoisimh theirmighchun sádráil a bharrfheabhsú.
Teicneolaíocht MicroviaLe haghaidh PCBanna dlúth HDI.
Bratuithe comhréireachale haghaidh friotaíochta taise agus deannaigh.
Cuireann monaróirí domhanda i bhfeidhm freisinCórais Bhainistíochta Cáilíochtaar nós ISO 9001, ISO/TS 16949 (Feithicleach), agus AS9100 (Aerospace). Cinntíonn siad seo feidhmíocht chomhsheasmhach agus comhlíonadh na dtionscal éilitheacha.
Leanann todhchaí PCBanna ag forbairt le treochtaí tapa teicneolaíochta. Iarratais atá ag teacht chun cinn i5G, feistí faoi thiomáint AI, feithiclí leictreacha, agus IoTBoird éilimh atá níos tanaí, níos tapúla agus níos durable. I measc na nuálaíochtaí tá:
HDI (idirnasc ard-dlúis) PCBS: Níos mó comhpháirteanna a cheadú i spásanna níos lú, ag cur ar chumas fóin chliste agus ar theicneolaíocht inchothaithe.
Comhpháirteanna leabaithe: Comhpháirteanna éighníomhacha agus gníomhacha a chomhtháthú go díreach laistigh de shraitheanna PCB le haghaidh coigilteas spáis.
PCBanna lárnacha miotail: Bonn alúmanaim nó copair a úsáid le haghaidh diomailt teasa feabhsaithe i soilsiú LED agus i leictreonaic chumhachta.
Foshraitheanna in -bhith -dhíghrádaithe: Ag freagairt do imní inbhuanaitheachta, tá aird á tabhairt ar PCBanna atá neamhdhíobhálach don chomhshaol.
PCBanna 3D-chlóite: Fréamhshamhlú solúbtha agus geoiméadraí saincheaptha a thairiscint.
De réir mar a éilíonn tionscail minicíochtaí níos airde, luasanna níos tapúla, agus éifeachtúlacht fuinnimh níos fearr, leanann teicneolaíocht PCB ag oiriúnú. Éilíonn leictreonaic na ngluaisteán, mar shampla, níos mó agus níos mó ar bhoird atá in ann creathadh ard, raonta teochta leathana, agus rialú cur isteach leictreamaighnéadach a sheasamh. Braitheann feistí leighis ar PCBanna mionaoiseacha a choinníonn iontaofacht ard taobh istigh de threalamh tarrthála. Infheistíonn cuideachtaí teileachumarsáide i PCBanna ardmhinicíochta chun íoslaghdú a dhéanamh ar chaillteanas comhartha i stáisiúin bhunaidh 5G.
Tá tionchar mór ag na nuálaíochtaí seo: nascacht níos fearr, iompar níos sábháilte, ardchúram sláinte, agus úsáid fuinnimh níos éifeachtaí. Go bunúsach, bíonn tionchar díreach ag éabhlóid na mbord ciorcaid clóite ar thodhchaí an bhonneagair teicneolaíochta domhanda.
C1: Cá fhad a mhaireann bord ciorcaid clóite?
Is féidir le PCB ardcháilíochta maireachtáil in áit ar bith ó 10 go 20 bliain ag brath ar choinníollacha úsáide, roghnú ábhair, agus bainistíocht theirmeach. Féadfaidh PCBanna tionsclaíocha agus aeraspáis, atá deartha le sonraíochtaí níos déine, fanacht níos faide le cothabháil chuí.
C2: Conas a roghnaím an PCB ceart do m'iarratas?
Is éard atá i gceist le roghnú an PCB ceart ná measúnú a dhéanamh ar an timpeallacht oibriúcháin, na riachtanais cumhachta, luas comhartha, agus srianta dearaidh fhisiciúil. Mar shampla, tá PCBanna solúbtha oiriúnach do ghléasanna inchothaithe, agus tá boird dochta il-imreora níos fearr do chórais phróiseála sonraí ardluais. Cinntíonn dul i gcomhairle le déantúsóir le taithí na roghanna is fearr is féidir.
Is iad na boird chiorcaid chlóite an fórsa i bhfolach taobh thiar de theicneolaíocht nua -aimseartha, ag cinntiú go bhfanann feistí feidhmiúil, iontaofa agus éifeachtach. Ó na dearaí bunúsacha aonchiseal atá ag gadgets tomhaltóra go dtí na struchtúir ilchineálacha sofaisticiúla i dtrealamh aeraspáis agus leighis, leanann PCBanna ag forbairt agus ag dul in oiriúint do dhúshláin nua.
ILeanaise, Cuirimid ardteicneolaíocht, caighdeáin cháilíochta dochta, agus saineolas tionscail le chéile chun PCBanna a sheachadadh a fhreastalaíonn ar éilimh dhomhanda éagsúla. Má tá comhpháirtí iontaofa á lorg agat chun tacú le do riachtanais déantúsaíochta leictreonaice,Déan teagmháil linnInniu agus faigh amach conas is féidir linn do nuálaíocht a chumhachtú.
-
