FanbhealachTionól PCB SMTseachadann feidhmíocht táirgthe phraiticiúil thar luas socrúcháin teoiriciúil. Bíonn tionchar ag dearadh boird, comhpháirteanna, cigireacht agus slabhra soláthair i ndéantúsaíocht leictreonaice ar an éifeachtúlacht iarbhír.

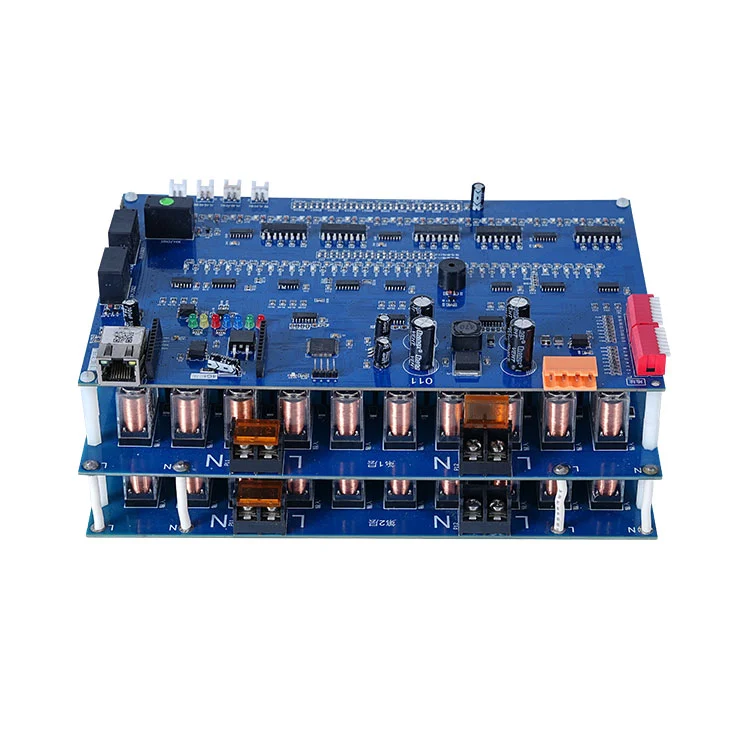

Ar fud an réimse déantúsaíochta leictreonaic, is minic a luaitear luas socrúcháin i dtéarmaí teoiriciúla. Mar sin féin, braitheann feidhmíocht an domhain fíor ar chastacht boird, meascán comhpháirteanna, timthriallta iniúchta, agus fiú cobhsaíocht slabhra soláthair. Sin é an fáth nach mór méadracht comhpháirt in aghaidh na huaire (CPH) a thuiscint laistigh de chóras táirgthe níos leithne seachas mar fhigiúr scoite.
I dtírdhreach táirgthe leictreonaic an lae inniu, ní dhéantar línte Tionóil PCB a mheas a thuilleadh de réir buaicluas meaisín. Ina áit sin, déantar iad a thomhas trí thréchur marthanach faoi shrianta cáilíochta.
Féadfaidh meaisín piocadh agus áit ardluais rátaí socrúcháin teoiriciúla an-ard a fhógairt, ach is iad seo a leanas an t-aschur táirgeachta iarbhír:
- Athrú ar mhéid na comhpháirte (01005 go BGAanna móra)
- Riachtanais chruinneas socrúcháin
- Sosanna cigireachta (SPI, AOI, X-gha)
- Aga athraithe idir ritheann an táirge
- Optimization ríomhchlárú agus socrú friothálacha
Ciallaíonn sé seo gur raon dinimiciúil seachas luach seasta é "comhpháirteanna in aghaidh na huaire".
Feidhmíonn formhór na gcóras SMT nua-aimseartha ar bhonn comhpháirteanna in aghaidh an nóiméid (CPM) ag leibhéal an mheaisín. Nuair a bhíonn siad scálaithe go líne iomlán, oibríonn il-innill i gcomhthráth, rud a chiallaíonn go ndéantar tréchur a chomhiomlánú ach go gcuirtear srian air freisin ag scrogaill amhail stáisiúin iniúchta agus cothromú athshreafa.
I dtéarmaí praiticiúla, d'fhéadfadh go mbeadh ceann socrúcháin ardleibhéil amháin níos mó ná na mílte socrúcháin in aghaidh na huaire faoi choinníollacha idéalach, ach ní mór do líne Tionóil PCB iomlán cuntas a thabhairt ar shioncrónú idir céimeanna iolracha.
Ní meaisín amháin é líne SMT nua-aimseartha ach éiceachóras comhordaithe. I measc na gcéimeanna tipiciúla tá:
- Priontáil ghreamú solder (fíorú SPI)
- Socrúchán comhpháirteanna ardluais
- Reflow sádrála
- Cigireacht optúil agus struchtúrach (AOI/X-gha)
- Tástáil fheidhmiúil
Bíonn tionchar ag gach céim ar thréchur éifeachtach an chórais iomláin. Fiú má tá an socrúchán thar a bheith tapa, cinntíonn iniúchadh iarmhartach agus lúba ceartúcháin cobhsaíocht agus laghdaítear iomadú lochtanna.
Ceann de na fachtóirí is tábhachtaí a dhéanann difear do thréchur ná ceartú fís meaisín. Úsáideann ardchórais SMT ailíniú optúil fíor-ama chun suíomh comhpháirte a cheartú roimh shocrúchán.
Ligeann sé seo nua-aimsearthaTionól PCB SMTlínte chun cruinneas leibhéal micron a chothabháil, go minic laistigh de ± 25μm. Cé go bhfeabhsaíonn sé seo iontaofacht, tugann sé isteach freisin micrea-sosanna sa sreabhadh oibre a chaithfear a chothromú le luas.
Is é an toradh ná córas ina sainmhínítear "tapa" ní hamháin ag luas socrúcháin amh ach ag cé chomh héifeachtach is a chomhtháthaítear ceartúcháin.
Chun fíor-thréchur a thuiscint níos fearr, smaoinigh ar thimpeallacht táirgthe il-líne. Sa chás seo, oibríonn Fanway 8 línte SMT le cumas socrúcháin ardluais.
Is féidir le gach líne méideanna socrúcháin an-ard a bhaint amach go teoiriciúil thar thimthriall 24 uair an chloig. Mar sin féin, bíonn tionchar ag castacht táirgí agus timthriallta iniúchta ar an aschur iarbhír.
| Paraiméadar | Raon Luach tipiciúil | Nótaí |
| Luas socrúcháin in aghaidh na líne | Suas le 10 milliún socrúchán / 24h | Uasmhéid teoiriciúil faoi choinníollacha optamaithe |
| Raon comhpháirteanna | 01005 go 50mm × 50mm BGAs | Áirítear pacáistí mín-pháirc agus mór |
| Clúdach iniúchta | 100% SPI + AOI + X-gha | Fíorú ilchéime |
| slánúcháin fréamhshamhail | ~72 uair an chloig | Timthriallta bailíochtaithe mear |
| Sprioc ráta locht | <0.5% | Próiseas-spleách |
Go praiticiúil, is fearr a thuigtear aschur Tionóil PCB mar chothromaíocht idir luas agus cobhsaíocht. Ní mór oibriú ardluais a bhailíochtú go leanúnach ag córais iniúchta chun cáilíocht chomhsheasmhach a chinntiú.
Míthuiscint choitianta i dtáirgeadh leictreonaice is ea go mbíonn éifeachtúlacht níos airde i gcónaí mar thoradh ar shocrúchán níos tapúla. I ndáiríre, is féidir le luas iomarcach gan rialú neamhéifeachtúlachtaí folaithe a thabhairt isteach.
Nuair a sháraíonn luas an tsocrúcháin na tairseacha próisis optamach, d’fhéadfadh roinnt saincheisteanna a bheith le feiceáil:
- Comhpháirteanna mí-ailínithe óna dteastaíonn athoibriú
- Éifeachtaí idirlinne solder nó tombstoning
- Rátaí diúltaithe iniúchta méadaithe
- Timthriallta breise dífhabhtaithe le linn tástála
Ní bhíonn na saincheisteanna seo le feiceáil láithreach i n-uimhreacha tréchur amh ach bíonn tionchar suntasach acu ar amlínte seachadta deiridh.
Ar an gcúis seo, nua-aimsearthaTionól PCB SMTTugann straitéisí tosaíocht do bharrfheabhsú cothromaithe seachas uasluas teoiriciúil.
Taobh amuigh de chumas meaisín, tá ról lárnach ag innealtóireacht próisis maidir le haschur táirgthe cobhsaí a chothabháil.
I measc na bpríomhghnéithe tá:
- Anailís DFM (Dearadh le haghaidh Déantúsaíochta) chun castacht socrúcháin a laghdú
- Socrú friothálacha optamaithe chun am díomhaoin an mheaisín a íoslaghdú
- Lúba aiseolais fíor-ama idir AOI agus córais socrúcháin
- Comhordú slabhra soláthair chun cur isteach ábhartha a sheachaint
Cinntíonn na fachtóirí seo go n-aistríonn cumas ardluais isteach i bhfeidhmíocht táirgeachta comhsheasmhach fíor-domhan.
Éilíonn cineálacha éagsúla táirgí cumraíochtaí éagsúla SMT. Cuireann leictreonaic tomhaltóra, boird rialaithe tionsclaíocha, agus modúil feithicleach srianta éagsúla ar dhlús socrúcháin agus déine iniúchta.
Mar sin ní mór do thimpeallacht solúbtha Tionóil PCB cumraíochtaí líne a oiriúnú go dinimiciúil seachas a bheith ag brath ar shocrú seasta amháin.
Agus cumas Tionóil PCB á mheas i dtéarmaí comhpháirteanna in aghaidh na huaire, tá sé níos ciallmhaire feidhmíocht ar leibhéal an chórais a mheas seachas sonraíochtaí meaisíní scoite.
Tagann trí phríomhbhealach beir leat chun cinn:
- Braitheann tréchur ar an slabhra táirgeachta iomlán, ní hamháin luas socrúcháin.
- Tá córais iniúchta ina gcuid dhílis de chobhsaíocht an aschuir, ní forchostas roghnach.
- Baintear fíor-éifeachtúlacht amach trí chothromaíocht idir luas, cruinneas agus atrialltacht.
I bhforbairt leictreonaic nua-aimseartha, is minic a bhíonn an chothromaíocht seo níos tábhachtaí ná buaicfheidhmíocht uimhriúil.
i ndeireadh na dála,Tionól PCB SMTba cheart an fheidhmíocht a thuiscint mar chothromaíocht chomhordaithe de shocrúchán ardluais, de rialú beachtas, agus de chigireacht ilchiseal - ag cinntiú gur féidir le córais leictreonaic bogadh ó choincheap go feidhmiú iontaofa le cobhsaíocht intuartha.
