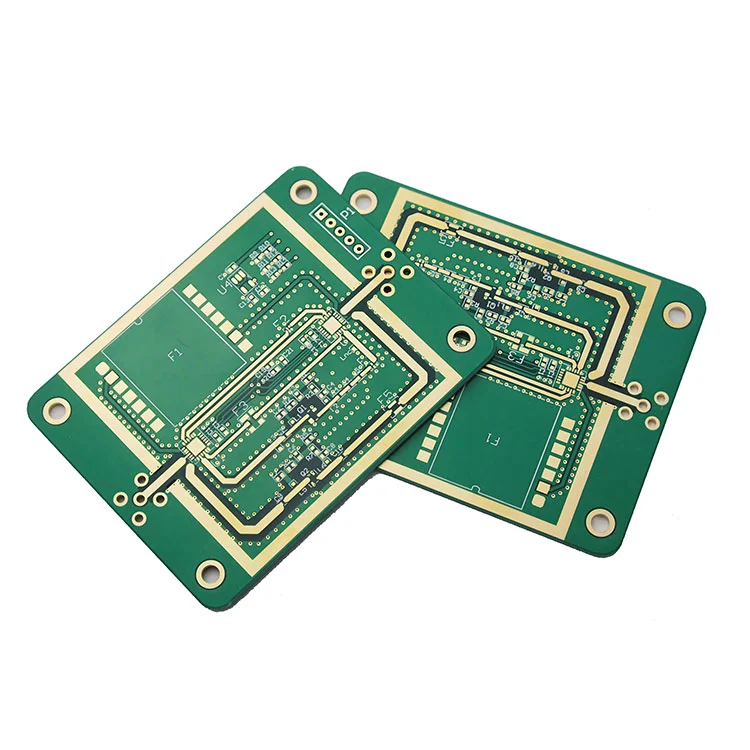

PCB Ard-Minicíochttá an teicneolaíocht riachtanach le haghaidh RF nua-aimseartha, micreathonn, agus córais dhigiteacha ardluais a oibríonn sa raon GHz. De réir mar a thagann méadú ar mhinicíochtaí, déantar dúshláin dhearaidh ríthábhachtacha do chaillteanas comhartha, neamhréir bhac, agus trasnaíocht leictreamaighnéadach. Míníonn an treoir chuimsitheach seo conas a fheabhsaíonn PCB Ard-Minicíochta sláine comhartha, déanann sé iniúchadh ar ábhair, straitéisí dearaidh, próisis déantúsaíochta, fachtóirí costais, agus réitigh phraiticiúla ar phointí pian innealtóireachta coitianta. Cibé an bhfuil tú ag forbairt modúil 5G, radar feithicleach, córais satailíte, nó feistí cumarsáide ardluais, soláthraíonn an t-alt seo léargais theicniúla soiléire chun cabhrú leat feidhmíocht chobhsaí agus iontaofa a bhaint amach.
Déantar PCB Ard-Minicíochta a innealtóireacht chun oibriú go hiontaofa ag minicíochtaí os cionn 500 MHz de ghnáth agus a shíneann go raonta il-GHz go minic. Ag na leibhéil seo, is féidir le héagsúlachtaí beaga in airíonna tréleictreach, garbhús copair agus céimseata rian difear suntasach a dhéanamh ar iompar ciorcad.
Murab ionann agus boird thraidisiúnta, éilíonn dearaí PCB Ard-Minicíochta ábhair le caillteanas íseal, impedance rialaithe go docht, agus lamháltais déantúsaíochta beachta chun tarchur comhartha intuartha a chinntiú.
De réir mar a mhéadaíonn minicíocht:
Tugann teicneolaíocht PCB Ard-Minicíochta aghaidh ar na dúshláin seo trí ábhair chun cinn a chomhcheangal le modheolaíochtaí dearadh optamaithe.
| Ábhar | Tairiseach Tréleictreach (Dk) | Loss Tangent (Df) | Iarratas |
|---|---|---|---|
| Athraithe FR-4 | 4.2-4.5 | 0.015–0.02 | Dearaí GHz níos ísle |
| Laminate Rogers | 2.2–3.5 | 0.0009–0.003 | RF & MICREATHONNACH |
| PTFE-bhunaithe | 2.0–2.5 | Ultra-íseal | Satailít & Radar |
| Ceirmeach Hidreacarbóin | 3.0–3.5 | Íseal | Radar Feithicleach 77GHz |
Déanann monaróirí ar nós Shenzhen Fanway Technology Co., Ltd cobhsaíocht tréleictreach agus comhsheasmhacht a bhailíochtú go cúramach roimh tháirgeadh.
Feabhsaíonn dearadh cruachta éifeachtach sciath agus sláine na gcomharthaí.
| Ciseal | Feidhm |
|---|---|
| Barr | Ródú Comhartha RF |
| Taobh istigh 1 | Eitleán Talún |
| Taobh istigh 2 | Plána Cumhachta |
| Bun | Comhartha Sciath / Tánaisteacha |
Laghdaíonn tagairt cheart ar an talamh IEA agus feabhsaíonn sé comhsheasmhacht an bhacainn.
Éilíonn déantúsaíocht PCB Ard-Minicíochta:
Cuireann Shenzhen Fanway Technology Co., Teo rialú próisis dian i bhfeidhm chun feidhmíocht leictreach cobhsaí a chinntiú ar fud baisceanna.
Áirítear le tiománaithe costais rogha ábhar, comhaireamh ciseal, lamháltas bacainní, agus castacht tástála. Is féidir le dearaí cruachta hibrideacha a chomhcheanglaíonn ábhair RF le croíthe caighdeánacha costas agus feidhmíocht a chothromú.
Déan measúnú ar:
Soláthraíonn Shenzhen Fanway Technology Co., Teo réitigh déantúsaíochta cuimsitheach PCB Ard-Minicíochta, lena n-áirítear boird hibrideach il-ábhar, rialú cruinneas impedance, fréamhshamhlú tapa, agus nósanna imeachta tástála dian. Tacaíonn a bhfoireann innealtóireachta le custaiméirí ó athbhreithniú dearaidh go olltáirgeadh, ag cinntiú feidhmíocht chomhsheasmhach in iarratais GHz.
C1: Cén mhinicíocht ar cheart dom ábhair PCB Ard-Minicíochta a mheas?
Go ginearálta os cionn 500 MHz, go háirithe agus iad ag feidhmiú i raonta il-GHz.
C2: An féidir le FR-4 caighdeánach iarratais RF a láimhseáil?
Níl ach dearaí teoranta ar mhinicíocht níos ísle; Is fearr ábhair RF tiomnaithe le haghaidh cobhsaíochta níos fearr.
C3: Cad é an paraiméadar is tábhachtaí?
Cuireann tadhlaí caillteanais (Df) isteach go mór ar mhaolú comharthaí.
C4: Conas a laghdóidh mé machnamh comhartha?
Cinntigh rialú bacainn cruinn agus dearadh cruachta cuí.
C5: Conas is féidir liom mo thionscadal a thosú?
Téigh i gcomhairle le monaróir a bhfuil taithí aige chun comhaid dearaidh a athbhreithniú sula ndéantar monarú.
Tá ról cinntitheach ag PCB Ard-Minicíochta maidir le sláine comhartha a chothabháil, caillteanas a íoslaghdú, agus feidhmíocht chobhsaí a chinntiú i gcórais GHz chun cinn. Ó roghnú ábhar go cruinneas déantúsaíochta, tá tábhacht le gach mionsonra.
Má tá tú ag lorg tacaíocht déantúsaíochta iontaofa, ardfheidhmíochta PCB Ard-Minicíochta,Shenzhen Fanway Technology Co., Ltdréidh chun treoir shaineolach agus sármhaitheas táirgthe a sholáthar.
An bhfuil RF nua nó tionscadal ardluais á fhorbairt?Teagmháillinn inniu chun do riachtanais theicniúla a phlé agus réiteach saincheaptha a fháil do do riachtanais PCB Ard-Minicíochta.
