Bord Cuarda Clóbhuailte (PCB)is cnámh droma beagnach gach feiste leictreonach - ó ghiuirléidí tomhaltóra go córais rialaithe tionsclaíochta. Soláthraíonn an bord an tacaíocht mheicniúil agus idirnasc leictreach i measc comhpháirteanna leictreonacha. I saol leictreonaice an lae inniu, tá dearadh, ábhar agus cáilíocht déantúsaíochta PCB ríthábhachtach maidir le feidhmíocht, iontaofacht agus costas.
Soláthraíonn siad bealach dlúth, in-athdhéanta, iontaofa chun comhpháirteanna a idirnascadh.
Cinntíonn siad sláine comhartha, dáileadh cumhachta, agus bainistíocht theirmeach.
Le treochtaí cosúil le miniaturization, 5G, AI, agus IoT, tá PCBanna chun cinn (m.sh., HDI, docht-flex) ag éirí lárnach don nuálaíocht.
Meastar go mbainfidh an margadh PCB domhanda USD ~ 117.53 billiún faoi 2032, rud a léiríonn éileamh láidir.
Agus PCB á roghnú agat, beidh tú ag tabhairt aghaidh ar chinneadh go coitianta idirFR4 (docht)agusRigid-Flex (hibrideach de dolúbtha + solúbtha). Braitheann an rogha ar shrianta meicniúla, leictreacha agus dearaidh do tháirge. Seo thíos na ceisteanna “conas/cén fáth/cad” a chabhróidh leat cinneadh a dhéanamh:
| Comaoin | Príomhcheist | Treoir Ghnáthúil |
|---|---|---|
| Strus Meicniúla & Lúbthachta | Cé mhéad flex nó lúbthachta a bheidh ag an mbord ina shaolré? | Úsáid Rigid-Flex má tá gá le lúbadh nó fillte go minic; FR4 má fhanann bord cothrom. |
| Srianta Spás & Meáchan | Cén fáth a bhfuil meáchan nó dlúthacht ríthábhachtach? | Is féidir le Rigid-Flex an gá atá le nascóirí agus sreangú idirchláir a laghdú, rud a shábháil spás agus meáchan. |
| Costas & Toradh | Cad é do bhuiséad agus méid ionchais? | Tá FR4 níos simplí agus cost-éifeachtach ag méideanna ard; Tá castacht agus costas próisis níos airde ag Rigid-Flex. |
| Ionracas Comhartha & Líon na gCiseal | Cé mhéad ciseal / cé chomh dlúth atá do rianta? | Is féidir leis an dá cheann tacú le comhaireamh ardchiseal, ach d’fhéadfadh go gcuideodh dolúbthacht le ródú i spásanna srianta. |
| Teirmeach, Creathadh, Iontaofacht | Cén fáth tosaíocht a thabhairt do marthanacht agus iontaofacht? | Is minic a fheidhmíonn Rigid-Flex níos fearr faoi turraing agus creathadh, ach ní mór é a dhearadh go cúramach. |
Déanaimis scrúdú mion anois ar an dá leagan.

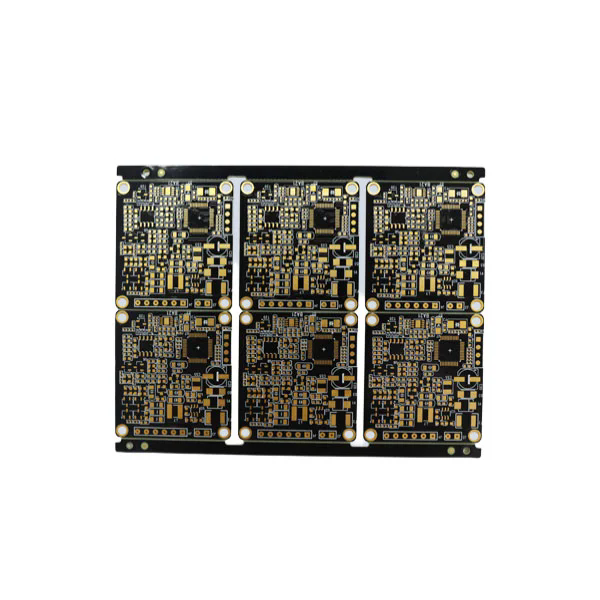

Is é FR4 an tsubstráit is coitianta a úsáidtear le haghaidh PCBanna dochta. Seasann “FR” doRetardant lasair, agus is grád ábhair é “4”. Tá sé comhdhéanta de éadach fiberglass fite le ceanglóra roisín epocsa.
Anseo thíos tá tábla tipiciúilFR4 PCBparaiméadair (d’fhéadfadh na huimhreacha seo athrú de réir soláthróra agus grád Tg):
| Paraiméadar | Luach / Raon Tipiciúil | Nótaí / Tábhacht |
|---|---|---|
| Tairiseach tréleictreach (Dk) | 3.8 – 4.8 (ag 1 MHz) | Bíonn tionchar aige ar rialú impedance agus moill comhartha. |
| Fachtóir diomailt (Df) | ~0.009 (ag 1 MHz) | Tadhlaí caillteanais: caillteanas comhartha i minicíocht ard. |
| Neart leictreach | 800 - 1800 V / mil | Neart miondealú tréleictreach. |
| Tg (Teocht Trasdulta Gloine) | 130 °C, 140 °C, 150 °C, 170 °C | Tugann Ard-Tg iontaofacht teirmeach níos fearr. |
| Tiús boird | 0.4 mm - 3.2 mm (coitianta) | Ag brath ar shrianta meicniúla / oiriúnachta. |
| Tiús copair | 1 unsa (≈35 µm), 2 unsa, 3 unsa, 4 unsa | Copar níos troime le haghaidh cosáin reatha níos airde. |
| Min rian / spásáil | ~4 mil (0.1 mm) nó níos fearr | Ag brath ar chumas déantúsaíochta. |
| Críochnú dromchla | ENIG, HASL, OSP, Tumoideachas Ag, etc. | Tionchar aige solderability, iontaofacht. |
Leictreonaic tomhaltóra (fóin chliste, gléasanna inchaite, fearais)
Boird rialaithe tionsclaíocha, boird AD, soláthairtí cumhachta
Nuair a fhanann an bord cothrom, gan gá fillte nó flex
Ní féidir lúbadh nó lúbadh gan scoilteadh nó dílamadh a chur i mbaol (mar gheall ar ghloine docht + struchtúr eapocsa)
I gcás leictreonaic dhlúth, ildheighleog a dteastaíonn idirnaisc sholúbtha uathu, b'fhéidir gur fearr a bheidh dolúbtha docht

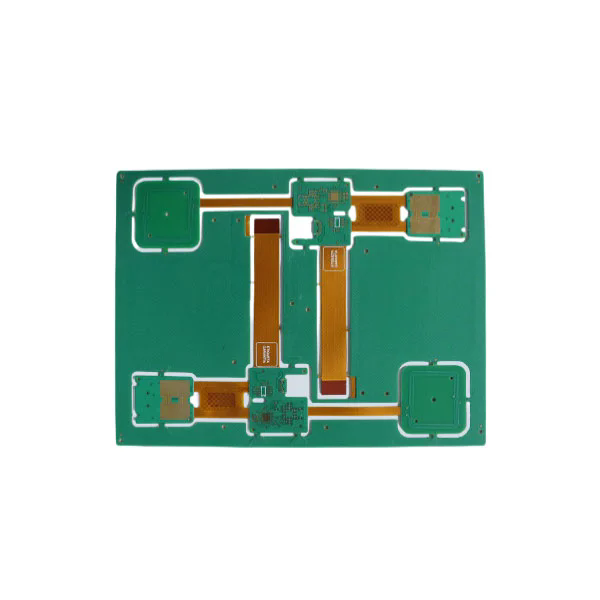

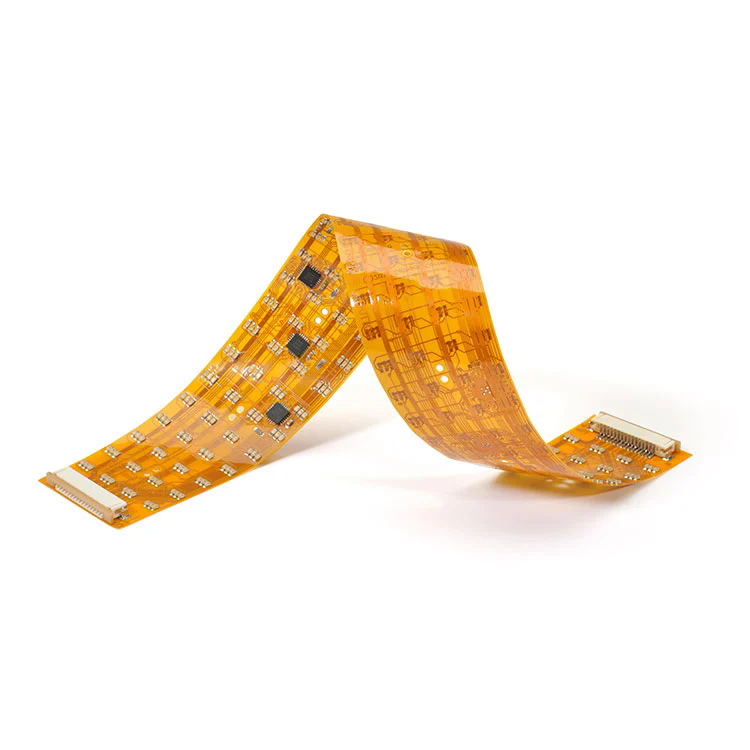

PCB docht-Flexle chéile ailt ciorcad dochta (go hiondúil FR4) agus ailt ciorcad solúbtha (polyimide, poileistear, etc.) i mbord comhtháite amháin. Cuireann sé ar chumas flexing, fillte, agus struchtúr 3D agus tacaíocht docht a chaomhnú do gléasta comhpháirteanna.
Ní mór don dearadh criosanna solúbtha a bhainistiú go cúramach (ga lúbtha, cruachta ciseal, trasdulta copair)
Tá na sraitheanna dochta agus flex lannaithe trí nascáil rialaithe agus cóireálacha greamaitheachta.
Ábhair flex tipiciúla: scannáin pholaimíde, scannáin chlúdaigh, sraitheanna greamaitheacha
Tá uillinn fillte in aghaidh an chiseal teoranta (m.sh., polyimide go minic ~0.5-2 ° in aghaidh an ciseal).
Ó thagairtí tionscail:
| Mír | Paraiméadar / Cumas | Nótaí |
|---|---|---|
| Tiús an Bhoird Dhocht + Flex | 0.25 mm suas go 6.0 mm (le chéile) | Ag brath ar chomhcheangail ciseal agus struchtúr |
| Sraitheanna | Suas le 32 sraitheanna i roinnt dearaí | Il-ciseal docht + flex le chéile |
| Min rian / spásáil | 0.075 mm / 0.075 mm (≈ 3 míle) | Réigiún flex ard-dlúis |
| Méid poll íosta / méid eochaircheap | 0.10 mm / 0.35 mm | Le haghaidh micrifís, trí-phoill etc. |
| Tiús copair uasta | 4 unsa (cuid docht) | Le haghaidh srutha trom alt docht |
| Copar flex (cuid flex) | 0.5-2 unsa | Copar níos éadroime ar limistéar flex |
| Roghanna bailchríoch dromchla | ENIG, tumoideachas Ag, OSP, HASL, etc. | I gcás ailt dochta agus flex araon |
| Greamaitheacht & lamination | prep greamaitheachta speisialta (plasma, ocsaíd dhonn) | Chun nascáil flex-docht a chinntiú |
Sármhaith i gcreathadh ard, turraing, spásanna srianta (m.sh. aeraspáis, feistí leighis)
Laghdaíonn / cuireann deireadh le nascóirí agus sreangú idirchláir
Simplíonn cóimeáil trí fheidhmeanna dochta agus solúbtha a chomhtháthú i bpíosa amháin
Ceadaíonn fillte ciorcad 3D nó struchtúr il-eitleán
Castacht déantúsaíochta níos airde, riosca toraidh níos mó
Éilíonn dearadh tuisceanach go háirithe i gcriosanna flex (ga lúbtha, faoiseamh strus)
Tá costas in aghaidh an bhoird níos airde, ach d'fhéadfadh costas an chórais a laghdú mar gheall ar níos lú nascóirí, cáblaí, céimeanna tionóil
C1: Cé chomh tiubh ba chóir PCB a bheith le haghaidh m'iarratas?
A1: Braitheann tiús PCB ar shrianta meicniúla, teirmeacha agus spáis. Raon boird dochta FR4 tipiciúla ó 0.4 mm go 3.2 mm. I ndearaí docht-flex, is minic a bhíonn tiús comhcheangailte idir 0.25 mm agus 6.0 mm. An thinner an bord, an solúbthacht níos mó, ach laghduithe cobhsaíocht meicniúil.
C2: Cén fáth a roghnaíonn docht-flex thar bhoird dochta agus flex ar leith?
A2: Laghdaíonn rigid-flex nascóirí, sreangú, agus céimeanna cóimeála; feabhsaíonn sé iontaofacht faoi chreathadh, agus cuireann sé ar chumas fillte dlúth 3D. Comhtháthaíonn sé criosanna gléasta docht agus ailt solúbtha i mbord amháin.
C3: Cad iad na hairíonna leictreacha de FR4 is mó a théann i bhfeidhm ar shláine na comhartha?
A3: Bíonn tionchar ag an tairiseach tréleictreach (Dk) ar impedance agus treoluas iomadaithe; cuireann an fachtóir diomailt (Df) isteach ar chaillteanas comhartha, go háirithe ag minicíocht ard; Tá ról ríthábhachtach ag tiús copair agus rian céimseata freisin.
AgFanyway, speisialtóireacht againn i ndearadh agus déantúsaíocht réitigh Bord Ciorcaid Clóbhuailte ardfheidhmíochta atá oiriúnaithe d'iarratais dhian. Cibé an bhfuil PCBanna dochta caighdeánacha FR4 nó boird casta rigid-Flex ag teastáil uait, tá taithí na mblianta ag ár bhfoireann innealtóireachta chun leagan amach, cruachadh, roghnú ábhar agus straitéis déantúsaíochta a bharrfheabhsú.
Cloíimid le dianchaighdeáin cháilíochta agus iontaofachta, ag cloí le treoirlínte an IPC, agus tacaímid le próisis chun cinn mar HDI, microvia, agus impedance rialaithe. Is é ár buntáiste iomaíoch ná costas, toradh agus ardchumas a chothromú do riachtanais do tháirge.
Má tá tú ag fiosrú ar cheart duit FR4 nó dolúbtha a úsáid i do chéad dearadh eile, nó má tá gá agat le fréamhshamhail nó le táirgeadh a scála, tá Fanyway réidh chun cabhrú leat.Déan teagmháil linninniu chun do riachtanais tionscadail a phlé agus luachan a fháil.
