Tá boird chiorcaid phriontáilte (HDI) ard-dlúis (PCBanna) tar éis teacht chun cinn mar bhunchloch i leictreonaic nua-aimseartha, go háirithe in iarratais ina bhfuil dlúthbhaint, ardfheidhmíocht, agus iontaofacht ríthábhachtach. Ó fhóin chliste agus táibléad go leictreonaic aeraspáis agus feistí leighis, cuireann HDI PCBanna buntáistí uathúla ar fáil thar bhoird chiorcaid phriontáilte traidisiúnta.

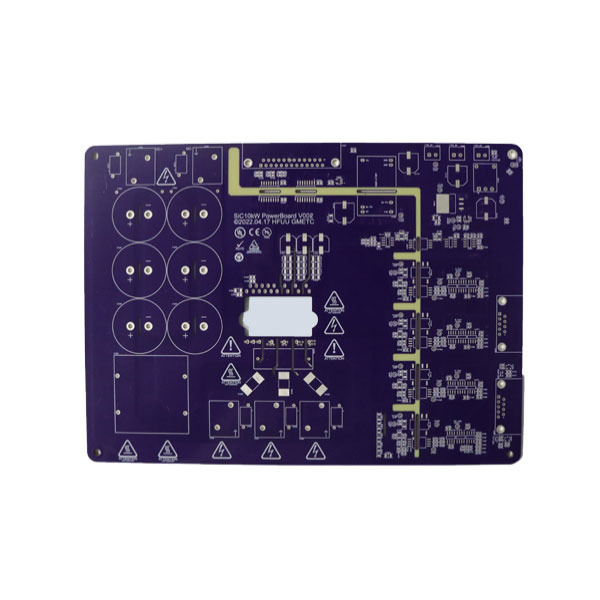

Is boird chiorcaid chlóite ardleibhéil iad PCBanna HDI ina bhfuil dlús sreangaithe níos airde in aghaidh an aonaid aonaid ná PCBanna traidisiúnta. Murab ionann agus PCBanna caighdeánacha, a bhféadfadh teicneolaíocht simplí trí pholl a bheith acu agus rianta níos mó, úsáideann HDI PCBanna microvias, vias dall, agus iad curtha chun idirnaisc an-éifeachtúla a chruthú.
I measc na bpríomhthréithe a idirdhealaíonn HDI PCBanna tá:
Microvias: Trastomhas an -bheag, de ghnáth níos lú ná 150 miocrón, a nascann sraitheanna éagsúla gan spás iomarcach a ghlacadh.
Dall agus adhlacadh Vias: Nascann vias dall sraitheanna seachtracha le sraitheanna inmheánacha, agus tá na sraitheanna inmheánacha idirnasctha gan iad a chur i bhfeidhm gan an dromchla a bhaint amach.
Dlús sreangaithe ard: Ceadaíonn níos mó idirnaisc in aghaidh an limistéir aonaid dearaí dlúth agus sláine comhartha níos fearr.
Patrúin Líne Fine/Spáis: Línte atá chomh caol le 3 mhilliún agus spásáil chomh híseal le 3 mhilliún Cumasaíonn níos mó roghanna ródála i spás teoranta.
Tugann na gnéithe seo deis do HDI PCBanna tacú le tarchur comhartha ardluais agus éifeachtaí seadánacha a laghdú, rud a chiallaíonn go bhfuil siad oiriúnach d'iarratais nach féidir feidhmíocht a chur i gcontúirt.
Anseo thíos tá achoimre ghairmiúil ar shonraíochtaí teicniúla HDI PCB le haghaidh tagartha gasta:
| Paraiméadar | Luach / raon tipiciúil | Saghas |
|---|---|---|
| Ábhar foshraithe | FR4, Rogers, PTFE | A chinneann feidhmíocht theirmeach agus sláine comhartha |
| Sraitheanna | 4–20 sraitheanna | Is féidir líon na sraitheanna a oiriúnú bunaithe ar iarratas |
| Trastomhas Microvia | 0.10–0.15 mm | Beag via chun úsáid spáis a laghdú agus chun dlús ard a choinneáil |
| Trí chineál | Dall, curtha, tríd | Nascann sé sraitheanna go héifeachtúil gan méid an bhoird a mhéadú |
| Leithead / spásáil líne | 3–5 mil | Cumas breá líne le haghaidh ródú dlúth |
| Tiús copair | 0.5–3 oz/ft² | Tacaíonn sé le bainistíocht ard reatha agus teirmeach |
| Bailchríoch | Enig, Hasl, OSP | Cinntíonn sé sásamh agus iontaofacht fhadtéarmach |
| Tiús an bhoird min | 0.4–1.6 mm | Ceadaíonn sé dearaí níos tanaí le haghaidh feistí dlúth |
| Sláine comhartha | Bacainní rialaithe ar fáil | Ríthábhachtach d'iarratais dhigiteacha agus RF ardluais |
| Feidhmíocht theirmeach | TG 130–180 ° C, HDI-sonrach FR4 | Cinntíonn sé cobhsaíocht faoi strus ard teirmeach |
De réir mar a laghdaíonn feistí i méid ach a éilíonn cumhacht próiseála níos airde, éiríonn an gá le teicneolaíochtaí idirnasctha ardleibhéil mar HDI níos práinní. Is minic a bhíonn teorainneacha ag PCBanna caighdeánacha i ródú agus i sláine comhartha, rud a fhágann nach bhfuil siad chomh hoiriúnach do ghléasanna a bhfuil feidhmiúlacht chasta acu. Tugann HDI PCBanna aghaidh ar na dúshláin seo ar bhealaí éagsúla:
Feidhmíocht chomhartha feabhsaithe: Laghdaíonn na cosáin chomharthaíochta níos giorra agus níos dírí ionduchtais agus toilleas, a íoslaghdaíonn caillteanas comhartha agus crosstalk.
Dearadh dlúth: Le dlús sreangaithe níos airde agus microvias, cuireann HDI PCBanna ar chumas feistí níos lú gan feidhmiúlacht a íobairt.
Iontaofacht fheabhsaithe: Laghdaíonn níos lú sraitheanna de ródú agus bainistíocht teirmeach níos fearr an baol teip faoi oibríochtaí ardmhinicíochta.
Éifeachtúlacht costais do tháirgeadh ardtoirte: In ainneoin na gcostas déantúsaíochta tosaigh, laghdaíonn HDI PCBanna an gá le Il-PCBanna i ngléas amháin, ag simpliú cóimeála agus ag laghdú na gcostas foriomlán.
Tacaíocht do Ard-Chomhpháirteanna: Tá teicneolaíocht HDI riachtanach chun comhpháirteanna ard-phionna a fheistiú ar nós BGA (eagar greille liathróid), CSP (pacáiste scála sliseanna), agus ICanna fíneáil eile.
Mar gheall ar éabhlóid thapa na bhfón cliste, na bhfeistí inchothaithe, na leictreonaic ghluaisteáin, agus an ionstraimíochta leighis tá HDI PCBS ina rogha criticiúil do mhonaróirí atá ag lorg feidhmíochta gan méid na bhfeistí a mhéadú.
Is éard atá i gceist le PCBanna HDI a tháirgeadh ná teicnící monaraithe ardleibhéil a dteastaíonn rialú beacht uathu ar ábhair, ar phróisis, agus ar dhearbhú cáilíochta. I measc na bpríomhchéimeanna i ndéantúsaíocht HDI PCB tá:
Roghnú ábhair: Roghnaítear foshraitheanna le cobhsaíocht theirmeach ard agus caillteanas íseal -dhílictreach bunaithe ar riachtanais iarratais. I measc na n-ábhar coitianta tá laminates ard-TG FR4, Rogers, agus PTFE.
Próiseas lannaithe: Déantar sraitheanna iolracha a lannú le chéile ag úsáid ardbhrú agus teochta chun a chinntiú go ngreamaítear greamaitheacht foirfe agus aonrú leictreach.
Druileáil Microvia: Is iondúil go n -úsáidtear druileáil léasair le haghaidh microvias, rud a cheadaíonn trastomhais chomh beag le 0.10 mm. Éilíonn an chéim seo beacht mhór chun mí -ailíniú nó damáiste a sheachaint.
Plating copair: Déantar copar a leictreaphlátáil chun cosáin a líonadh agus cosáin seoltaí a fhoirmiú. Déantar an tiús a rialú go cúramach chun tacú le hacmhainn iompair reatha.
Pátrúnacht: Sainmhíníonn Photolithography Advanced patrúin mhín -líne/spáis, ag cinntiú ródú cruinn agus dlúth.
Críochnú Dromchla: Cuirtear bailchríocha Enig, OSP, nó HASL i bhfeidhm chun a chinntiú go mbeidh sásamh agus iontaofacht fhadtéarmach ann.
Tástáil Leictreach: Déantar tástáil dhian ar gach bord le haghaidh leanúnachais, bacainní, agus shorts chun comhlíonadh le sonraíochtaí dearaidh a ráthú.
Cinntíonn an teaglaim de na próisis seo gur féidir le HDI PCBanna tacú go hiontaofa le comharthaí ardluais, le comhpháirteanna ard-dlúis, agus le coinníollacha teirmeacha a éileamh.
C1: Cad iad na hiarratais is mó a bhaineann leas as HDI PCBanna?
A1: Tá PCBanna HDI oiriúnach do ghléasanna ardfheidhmíochta ina bhfuil srianta spáis agus sláine comhartha ríthábhachtach. Áirítear leis seo fóin chliste, táibléid, leictreonaic inchothaithe, feistí leighis, trealamh aeraspáis, leictreonaic na ngluaisteán, agus crua-earraí líonraithe ardluais. Mar gheall ar a gcumas chun comhpháirteanna fíneáil agus idirnaisc chasta a láimhseáil, is fearr iad i gcásanna den sórt sin.
C2: Cén chaoi a bhfuil iontaofacht HDI PCB i gcomparáid le gnáth -PCBanna?
A2: Soláthraíonn HDI PCBS iontaofacht fheabhsaithe mar gheall ar chosáin idirnasctha níos giorra, caillteanas comhartha laghdaithe, feidhmíocht teirmeach níos fearr, agus níos lú pointí sádrála i dtionóil ard-dlúis. Laghdaíonn na fachtóirí seo an baol go dtarlódh teip leictreach, díghrádú comhartha, agus strus teirmeach, rud a fhágann go bhfuil HDI PCBanna oiriúnach d'iarratais atá ríthábhachtach do mhisean nuair a theipeann ar PCBanna traidisiúnta.
ILeanaise, Tá déantúsaíocht HDI PCB ailínithe le caighdeáin atá chun tosaigh sa tionscal agus le rialú dian cáilíochta. Déanann Fanway speisialtóireacht ar PCBanna ard-dlúis, ilchisealacha a chomhcheanglaíonn feidhmíocht, marthanacht, agus inscálaitheacht le haghaidh fréamhshamhla agus olltáirgeachta araon. I measc na bpríomh -dhifreálaithe a bhaineann le Fanway HDI PCBanna tá:
Saincheapadh: Comhaireamh ciseal saincheaptha, ábhar foshraithe, agus sonraíochtaí líne/spáis chun riachtanais a bhaineann go sonrach le tionscadail a chomhlíonadh.
Cumais monaraithe ard: microvias druileáilte léasair, patrúnáil líne mhín, agus roghanna bacainní rialaithe.
Slánú Mear: Ceadaíonn próisis táirgthe sruthlínithe fréamhshamhlú tapa agus seachadadh tráthúil do thionscadail atá ríthábhachtach don mhargadh.
Dearbhú cáilíochta: Déantar tástáil leictreach, cigireacht optúil, agus fíorú feidhmiúil ar gach bord chun nialas a chinntiú.
Tacaíocht Theicniúil: Soláthraíonn Fanway comhairliúchán teicniúil cuimsitheach chun dearaí a bharrfheabhsú le haghaidh inmharthanacht, feidhmíocht, agus éifeachtúlacht costais.
I gcás gnólachtaí atá ag iarraidh PCBanna HDI ardfheidhmíochta a chomhtháthú ina gcuid táirgí, cuireann Fanway réitigh iontaofa ar fáil a choinníonn barr feabhais ó fhréamhshamhlú go déantúsaíocht ar scála iomlán.
Déan teagmháil linnSa lá atá inniu ann chun iniúchadh a dhéanamh ar réitigh saincheaptha HDI PCB agus do dhearaí táirge a ardú go dtí an chéad leibhéal eile.
-
