I dtionscal leictreonaice an lae inniu, tá an t-éileamh ar bhoird chiorcaid ardfheidhmíochta agus buanphriontáilte (PCBanna) ag fás go gasta.PCB copair tromTá S, ar a dtugtar PCBanna copair tiubha freisin, ina réiteach is fearr le haghaidh tionscail a dteastaíonn ardchumas reatha uathu, bainistíocht teirmeach níos fearr, agus iontaofacht fheabhsaithe faoi choinníollacha foircneacha. Ó chórais chumhachta na ngluaisteán go trealamh fuinnimh in -athnuaite, tá ról ríthábhachtach ag na boird seo i leictreonaic nua -aimseartha.

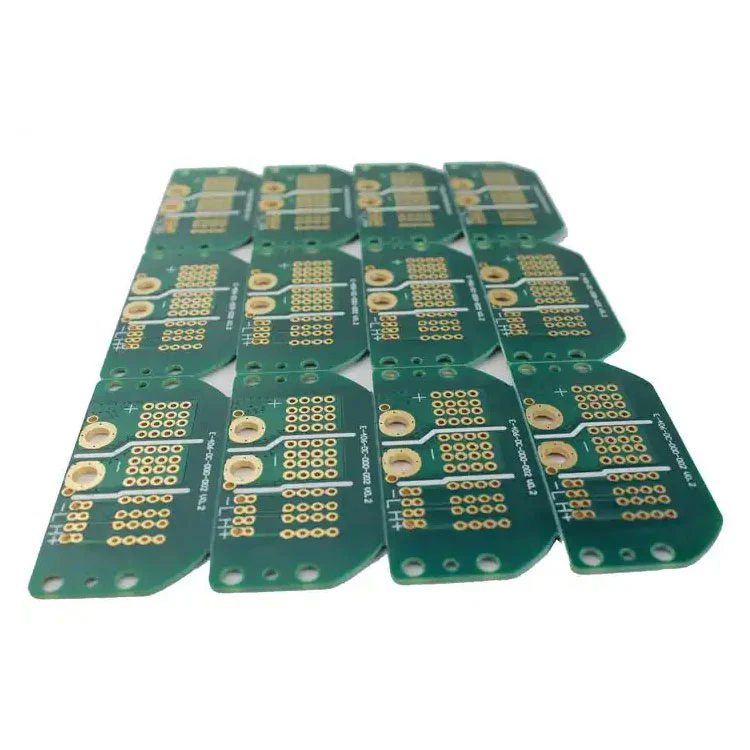

Is cineál bord ciorcaid clóite é PCB copair trom ina bhfuil seoltóirí copair le tiús idir 3 oz/ft² go 20 oz/ft² nó níos mó. Murab ionann agus PCBanna caighdeánacha, a úsáideann sraitheanna copair de ghnáth de 1 oz/ft² nó níos lú, tá PCBanna troma copair deartha chun ualaí reatha atá i bhfad níos airde a láimhseáil agus chun strus an -teirmeach a sheasamh.
Cumas iompair reatha ard - Cuireann sraitheanna copair níos tibhe ar chumas an PCB sruthanna níos airde a láimhseáil gan róthéamh nó dochar a dhéanamh don chiorcad.
Bainistíocht theirmeach feabhsaithe - Díscaoileann PCBanna copair troma teas níos éifeachtaí, rud a fhágann go bhfuil siad oiriúnach d'iarratais ina bhfuil dlús cumhachta ard.
Neart meicniúil feabhsaithe - Cuireann an plating copair níos tibhe déine agus marthanacht leis, rud a ligeann don bhord timpeallachtaí oibriúcháin géara a sheasamh.
Féidearthachtaí Dearaidh Dlúth-Is féidir le dearthóirí ciorcaid reatha agus reatha a chomhtháthú ar an mbord céanna, ag laghdú méid agus meáchan foriomlán.
Iontaofacht níos fearr-le baol laghdaithe maidir le teip chiorcaid faoi ualaí arda, tá na boird seo oiriúnach go maith le haghaidh feidhmeanna atá ríthábhachtach do mhisean.
Tá PCBanna troma copair ríthábhachtach i leictreonaic chumhachta, i gcórais ghluaisteáin, i dtrealamh tionsclaíoch, i dtuaslagáin fuinnimh in -athnuaite, agus i dteicneolaíochtaí aeraspáis. Trí thiús copair a mhéadú, is féidir le hinnealtóirí sreabhadh reatha reatha a chinntiú agus an seans go dtarlóidh teipeanna a bhaineann le teirmeach a laghdú, rud a chiallaíonn go bhfuil na boird seo riachtanach do leictreonaic nua-aimseartha.
Agus PCB trom copair á roghnú, tá ról lárnach ag sonraíochtaí teicniúla maidir le feidhmíocht agus oiriúnacht a chinneadh do d'iarratas. Anseo thíos tá tábla cuimsitheach a dhéanann achoimre ar na sonraíochtaí tipiciúla atá ag ár PCBanna copair troma:
| Sonraíocht | Na sonraíleas sonraithe |
|---|---|
| Tiús copair | 3 oz/ft² go 20 oz/ft² (saincheaptha) |
| Comhaireamh ciseal | 1 go 32 sraitheanna |
| Bunábhar | FR4, Rogers, Polyimide, Croí Miotal |
| Tiús an bhoird | 0.8 mm go 6.0 mm |
| Bailchríoch | Hasl, d'aon toil, OSP, Airgead Tumoideachais, Enepig |
| Masc sádróra | Glas, gorm, dearg, dubh, bán |
| Leithead íosta rianaithe | 3 mhilliún |
| Spásáil íosta | 3 mhilliún |
| Seoltacht theirmeach | Ard, optamaithe le haghaidh diomailt teasa |
| Teocht oibriúcháin | -55 ° C go +150 ° C. |
| Feidhmithe | Leictreonaic Cumhachta, Feithicleach, Aerospace, Innealra Tionsclaíoch, Inverters Gréine |
Trí na sonraíochtaí cearta a roghnú, is féidir le hinnealtóirí an PCB a bharrfheabhsú do thimpeallachtaí ard-reatha, ardteochta, nó ard-iontaofachta. Mar shampla, éilíonn tiontairí cumhachta agus rialaitheoirí feithiclí leictreacha boird le tiús copair os cionn 8 oz, agus d'fhéadfadh go mbeadh cumas níos airde ag teastáil ó thiománaithe mótair tionsclaíocha.
Tá difríocht shuntasach idir an próiseas monaraíochta de PCBanna troma copair ó PCBanna caighdeánacha mar gheall ar an tiús copair méadaithe. Úsáidtear teicnící speisialaithe chun marthanacht agus cruinneas a chinntiú.
Tosaíonn an próiseas le laminates ardcháilíochta a roghnú amhail FR4 nó foshraitheanna lárnacha miotail. Ní mór don ábhar roghnaithe teas agus strus meicniúil a sheasamh.
Baineann PCBanna caighdeánacha úsáid as próisis shimplí eitseáil, ach teastaíonn eitseáil dhifreálach ó PCBanna copair troma chun cruthanna beachta seoltóra a chinntiú gan dul i léig. Tá sé seo ríthábhachtach chun sláine na rianta copair tiubha a choinneáil.
Baintear úsáid as teicneolaíocht plating chun tiús copair a thógáil ar an dromchla agus laistigh de Vias. Feabhsaíonn plating trí pholl an sreabhadh reatha idir sraitheanna agus cuireann sé cosc ar róthéamh.
Déantar sraitheanna iomadúla copair a lannú faoi theocht ard agus faoi bhrú. Baintear úsáid as córais roisín speisialaithe chun díláithriú a chosc agus sláine struchtúrach a chothabháil.
Cuirtear maisc sádróra ardteochta i bhfeidhm chun rianta copair a chosaint. Cuirtear bailchríocha dromchla ar nós Enig nó HASL leis chun sáinneas agus friotaíocht creimthe a fheabhsú.
Déantar tástáil leictreach, tástálacha rothaíochta teirmeacha, agus seiceálacha iontaofachta ar gach bord chun a chinntiú go gcomhlíonann sé caighdeáin déine tionscail.
Cinntíonn an próiseas ardrialaithe seo go soláthraíonn PCBanna troma copair feidhmíocht, marthanacht agus sábháilteacht eisceachtúil, rud a fhágann go bhfuil siad oiriúnach d'iarratais atá ríthábhachtach do mhisean.
Glactar go forleathan le PCBanna copair troma ar fud na dtionscal ina bhfuil ardchumhacht, teochtaí foircneacha agus iontaofacht ríthábhachtach.
Úsáidtear na boird seo i inverters, i gceartaitheoirí, agus in tiontairí cumhachta, láimhseálann na boird seo sruthanna arda gan cur isteach ar fheidhmíocht.
Braitheann rialaitheoirí feithiclí leictreacha, córais bhainistíochta ceallraí, agus ceannsoilse LED ar PCBanna copair troma le haghaidh éifeachtúlachta teirmeach agus marthanacht fhadtéarmach.
Éilíonn mótair tromshaothair, córais róbatacha, agus innealra uathoibrithe monarchan PCBanna a sheasann sruthanna agus teochtaí arda tairiseach.
Braitheann inverters gréine, tuirbíní gaoithe, agus córais stórála fuinnimh ar PCBanna copair troma chun ualaí athraitheacha a bhainistiú go héifeachtach.
I dtimpeallachtaí atá ríthábhachtach do mhisean, níl iontaofacht soshannta. Soláthraíonn PCBanna copair troma feidhmíocht sheasmhach faoi choinníollacha struis an -mhór.
A: Is iondúil go n -úsáideann PCB caighdeánach tiús copair suas le 1 oz/ft², agus go bhfuil PCB copair trom ann ó 3 oz/ft² go 20 oz/ft² nó níos mó. Ligeann an copar níos tibhe do PCBanna copair troma sruthanna níos airde a iompar, diomailt teasa a fheabhsú, agus strus meicniúil an-mhór a láimhseáil, rud a fhágann go bhfuil siad oiriúnach le haghaidh feidhmeanna ardchumhachta.
A: Braitheann an tiús copair ar do ualach reatha, ar theocht oibriúcháin, agus ar shrianta dearaidh. Mar shampla:
Is féidir le hiarratais faoi bhun 3a copar 1 oz a úsáid.
De ghnáth bíonn 2 oz go 4 oz ag teastáil ó iarratais idir 3A - 10A.
Is minic a éilíonn córais ardchumhachta os cionn 10a 8 oz nó copar níos tibhe.
Cinntíonn dul i gcomhairle le déantúsóir PCB le taithí an tiús copair is fearr do riachtanais do thionscadail.
I ré ina gcaithfidh leictreonaic a bheith níos cumhachtaí, iontaofa, agus éifeachtúil, soláthraíonn PCBanna troma buntáistí neamh -chomhoiriúnaithe. Soláthraíonn siad cumas iompair níos fearr, bainistíocht theirmeach eisceachtúil, agus marthanacht fhadtéarmach ar fud na dtionscal cosúil le fuinneamh in-athnuaite, uathoibriú tionsclaíoch agus aeraspáis.
ILeanaise. Le cumais táirgthe ardleibhéil agus rialú dianchaighdeáin, cinntímid an fheidhmíocht is fearr do do chuid feidhmchlár ardchumhachta.
Má tá tú ag lorg comhpháirtí iontaofa chun réitigh PCB trom, éifeachtúla agus cost-éifeachtúla a sheachadadh, réitigh PCB trom, éifeachtach,Déan teagmháil linn Chun do chuid riachtanas a phlé.
