OEM Muirearú Pile PCBA Motherboard

Próiseas Táirgthe OEM Muirearú Pile PCBA motherboard

Úsáideann foshraitheanna ábhair FR-4 nó ard-minicíochta (cosúil le Rogers 4350B).

Glactar le plátáil óir nó cóireáil dromchla OSP chun iontaofacht teagmhála a chinntiú.

Déantar príomhchodanna, mar shampla modúil DC-DC, faoi thástálacha aosaithe 100%.

Déantar Motherboard PCBA Carn Muirir a aicmiú i dhá chineál bunaithe ar mhodh muirir:

chairn luchtaithe AC agus chairn luchtaithe DC.

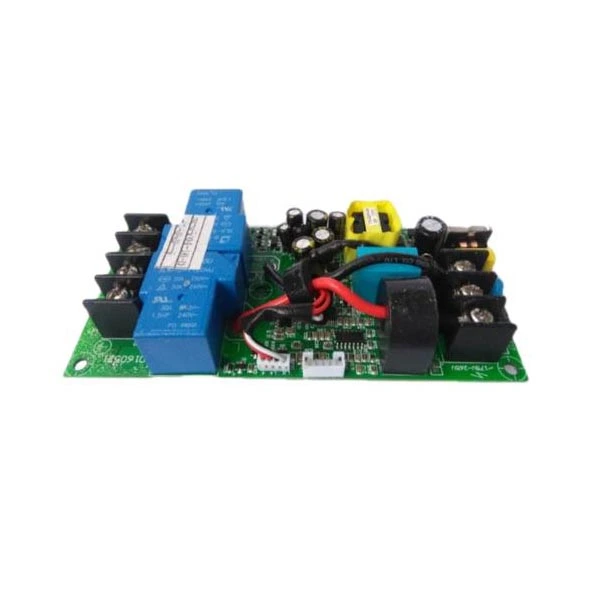

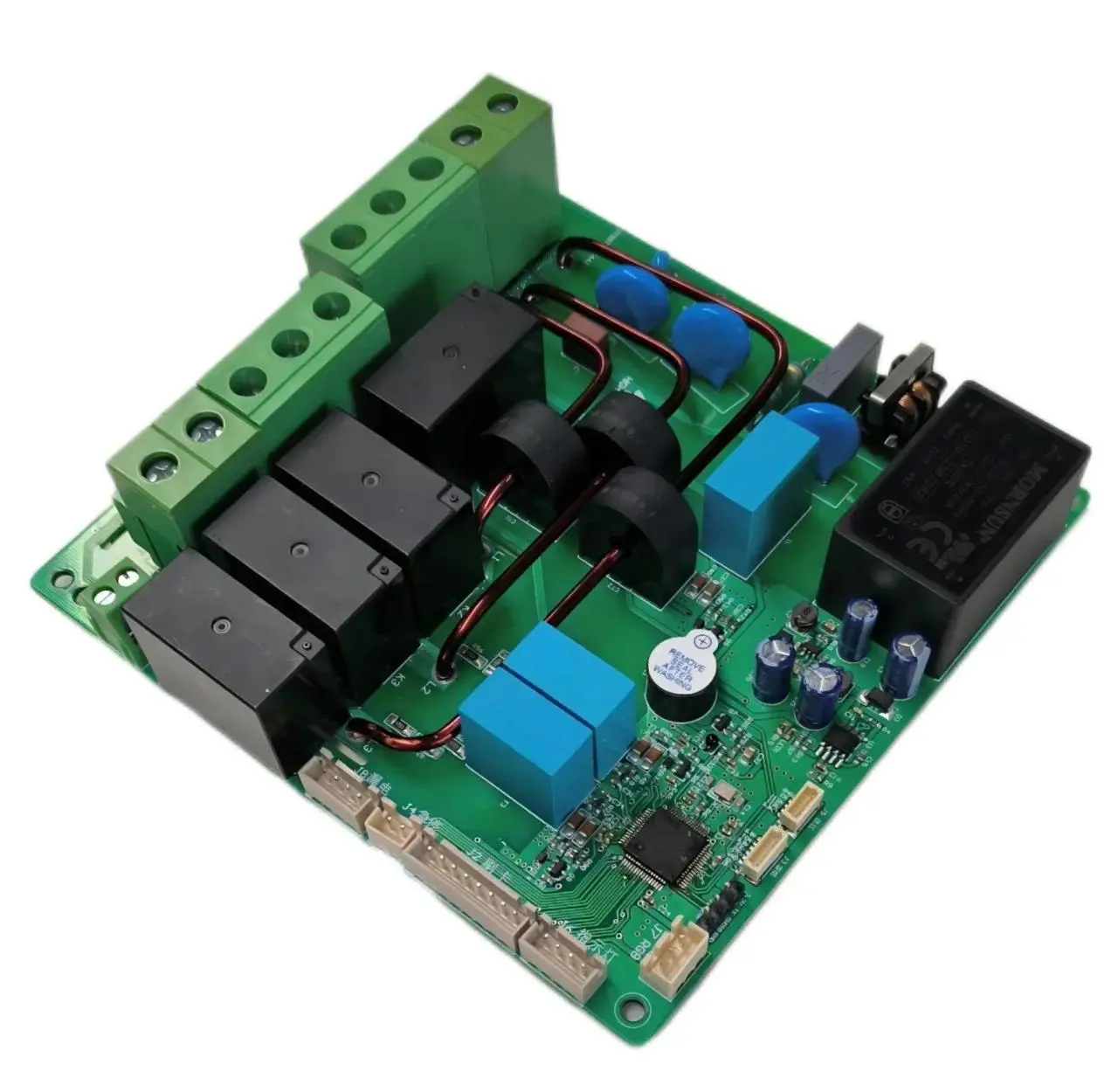

Bord Chuarda Carn Muirir AC:Tiontaíonn an bord seo cumhacht AC greille go cumhacht DC trí Charger Ar Bord na feithicle (OBC). Áirítear ar a phríomhfheidhmeanna:

Rialú Teirminéil CP:Déanann sé cumarsáid le BMS na feithicle ag baint úsáide as comharthaí PWM chun monatóireacht a dhéanamh ar stádas luchtaithe (m.sh., cuir isteach gunna, ullmhú luchtaithe, tús luchtaithe). Is é 12V/9V/6V an voltas oibre le minicíocht 1kHz.

Brath Teirminéil CC:Deimhníonn sé stádas nasc an ghunna luchtaithe trí athruithe friotaíochta agus cinneann sé toilleadh sruth aschuir (m.sh., comhfhreagraíonn friotaíocht 1.5kΩ do shruth 8A).

Paraiméadair Ghnáthúla:Ionchur 220V AC, cumhacht aschurtha 7kW/11kW, rátáil cosanta IP54.

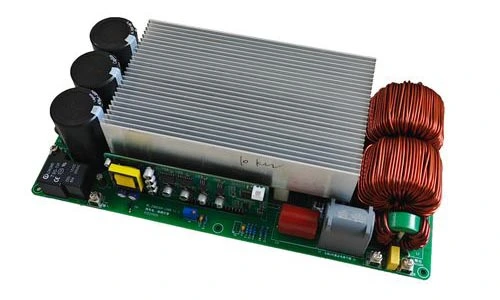

Bord Chuarda Carn Muirir DC:Aschuir an bord seo cumhacht DC ardvoltais go díreach. I measc a mhodúil lárnacha tá:

Modúl Ceartúcháin AC/DC agus PFC:Tiontaíonn sé 380V AC trí phas go DC ardvoltais (750-850V) ag baint úsáide as teicneolaíocht ghníomhach Ceartúchán Fachtóir Cumhachta (PFC), le héifeachtacht níos mó ná 97%.

Modúl Tiontaithe DC/DC:Coigeartaíonn sé voltas go dtí raon riachtanach na ceallraí (m.sh., 200-920V) trí topology athshondach LLC agus tacaíonn sé le rialú srutha dinimiciúil (suas le cúpla céad aimpéar).

Paraiméadair Ghnáthúla:Tacaíonn ionchur 380V AC, cumhacht aschurtha 30-120kW, príomh-sliseanna rialaithe STM32F207ZET comhtháite, le cumarsáid CAN/RS-485.
