I ré dhigiteach an lae inniu, beagnach gach gléas nua -aimseartha - ó fhóin chliste agus ó threalamh leighis go córais rialaithe na ngluaisteán - a fhaigheann ar bhord ciorcaid clóite (PCB). Cé gur úsáideadh PCBanna aonchiseal agus ciseal dúbailte go forleathan ar feadh na mblianta, tá an t-éileamh ar ghléasanna níos cumhachtaí agus níos dlúithe déantaPCBanna MultilayerAn caighdeán tionscail i leictreonaic ardfheidhmíochta.

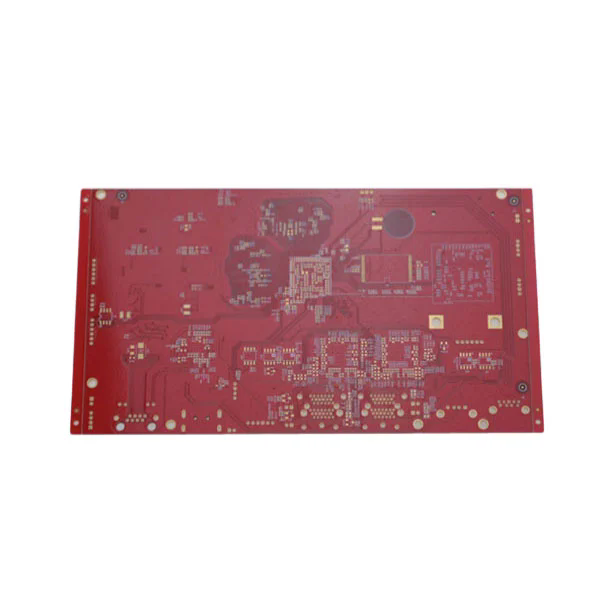

Is éard atá i gceist le PCB il -imreora ná trí shraith chopair seoltaí nó níos mó atá curtha le chéile, scartha ag ábhar inslithe ar a dtugtar an tréleictreach. Murab ionann agus boird aon-taobhach nó dhá thaobh, cuireann PCBanna il-imreora ar chumas dearthóirí ródú casta, feidhmiúlacht níos mó, agus iontaofacht fheabhsaithe a bhaint amach. Ní hamháin go ndéanann an ailtireacht seo an sreabhadh comhartha a bharrfheabhsú ach laghdaíonn sé go mór cur isteach leictreamaighnéadach, rud atá ina ábhar imní mór i gciorcaid ardluais.
Téann na buntáistí a bhaineann le PCBanna il -imreora i bhfad níos faide ná a gcastacht struchtúrach. Cuireann siad ar chumas monaróirí feistí a thógáil atá níos lú, níos éadroime, agus níos durable, gan cumhacht nó éifeachtúlacht próiseála a íobairt. Cibé acu in aeraspáis, teileachumarsáid, nó teicneolaíocht leighis, tá solúbthacht nuálaíochta mar bhunchloch nuálaíochta mar gheall ar solúbthacht il -ilchineálach PCBS.
Ag leibhéal bunúsach, réitíonn PCBanna il -imreora an fhadhb a bhaineann le scrogaill spáis agus feidhmíochta teoranta. Trí ilchomórtais copair a chruachadh, faigheann dearthóirí an cumas chun comharthaí a chur ar bhealach níos ciallmhaire agus na saincheisteanna brú tráchta a tharlaíonn le boird thraidisiúnta dhá chiseal a sheachaint. Tá sé seo ar cheann de na príomhchúiseanna a bhfuil tionchar ag PCBanna il -imreora ar thionscail ina bhfuil miniaturization agus feidhmíocht riachtanach.
Tá prionsabal oibre PCB il -imreora ina dhearadh layered. Tá gach ciseal stiúrtha eitseáilte le patrúin chiorcaid, agus nascann VIA (trí phoill, trí dhall, nó trí Vias adhlactha) na sraitheanna seo chun cumarsáid leictreach gan uaim a cheadú. Déanann na sraitheanna tréleictreacha na sraitheanna copair a dhealú, ag cinntiú go dtaistealaíonn comharthaí leictreacha le cur isteach íosta agus éifeachtúlacht uasta.
Chun paraiméadair ghairmiúla PCB tipiciúil PCB a léiriú níos fearr, smaoinigh ar an tábla seo a leanas:
| Paraiméadar | Raon sonraíochta |
|---|---|
| Comhaireamh ciseal | 4 go 40+ sraitheanna |
| Bunábhar | FR4, Ard TG FR4, Rogers, Polyimide |
| Tiús copair | 0.5 oz go 3 oz an ciseal |
| Tiús an bhoird | 0.4 mm go 5.0 mm |
| Min. Méid an phoill | 0.1 mm |
| Bailchríoch | Hasl, Enig, OSP, Silver Tumoideachais |
| Rialú bacainní | ± lamháltas 10% |
| Teocht oibriúcháin | -40 ° C go +150 ° C. |
| Dath masc sádrála | Glas, dubh, bán, gorm, dearg |
Léiríonn na paraiméadair seo ní amháin na cumais innealtóireachta ach na roghanna saincheaptha is féidir le monaróirí a sholáthar. Mar shampla, cinntíonn roghnú ábhair ard-TG FR4 nó Rogers friotaíocht teasa agus cobhsaíocht i dtimpeallachtaí éilitheacha amhail córais radair ghluaisteáin nó eitleog aeraspáis. Tá tiús copair ríthábhachtach chun ualaí reatha a láimhseáil, agus bíonn tionchar díreach ag rialú bacainní ar tharchur comhartha ardmhinicíochta.
Is éard atá i gceist le próiseas dearaidh PCB il-imreora ná ilchéimeanna: cruthú scéimreach, pleanáil stac-suas ciseal, ródú agus tástáil insamhalta. Ní mór do innealtóirí riachtanais leictreacha, teirmeacha agus meicniúla a chothromú go cúramach. Is féidir le drochphleanáil crosstalk, róthéamh, nó caillteanas comhartha a bheith mar thoradh air, agus sin an fáth a meastar gur eolaíocht agus ealaín í dearadh PCB il -imreora.
Thairis sin, tá boird il-imreoirí tar éis dul chun cinn i dteicneolaíocht monaraithe PCB-mar mhicrovias druileáilte léasair, modhanna HDI (idirnasc ard-dlúis), agus comhpháirteanna leabaithe-go dtí airde nua feidhmíochta. Tugann na gnéithe seo deis do PCBanna nua-aimseartha tacú le 5G, IoT, feistí faisnéise saorga, agus trealamh diagnóisice leighis na chéad ghlúine eile.
Tá an fáth go bhfuil tionscail ag roghnú PCBanna il-imreora ag roghnú níos mó: Seachadann siad feidhmíocht agus iontaofacht níos fearr i gcomparáid le roghanna aonchiseal nó ciseal dúbailte. Seo cuid de na tairbhí is tábhachtaí a mhíníonn a nglacadh forleathan:
Sláine ardchomhartha: Le bacainní rialaithe agus plánaí il -talún, laghdaíonn PCBanna il -imreora saobhadh comhartha. Tá sé seo ríthábhachtach maidir le hiarratais ardluais amhail freastalaithe sonraí agus stáisiúin bhunaidh 5G.
Dearadh dlúth: Laghdaíonn sraitheanna cruachta go hingearach an gá le dromchlaí boird níos mó, rud a chuireann ar chumas monaróirí táirgí a dhéanamh níos lú agus níos éadroime gan cumhacht a chailliúint.
Marthanacht fheabhsaithe: Tógtar PCBanna il-imreora le hábhair ardchaighdeáin a sheasann le strus comhshaoil, lena n-áirítear luaineachtaí teochta, creathadh, agus turraing mheicniúil.
Cur isteach Leictreamaighnéadach Laghdaithe (EMI): Cuidíonn úsáid plánaí talún agus ródú straitéiseach le ciorcaid íogaire a sciath ó thorann, ag cinntiú feidhmíocht chomhsheasmhach.
Solúbthacht: Ó gadgets tomhaltóirí go satailítí, tá PCBanna il -imreora inoiriúnaithe do thionscail agus d'fheidhmchláir éagsúla.
Mar shampla, i dtionscal na ngluaisteán, tá córais il-chúnaimh (ADAS), infotainment in-fheithicil, agus córais bhainistíochta ceallraí i bhfeithiclí leictreacha. I dtrealamh leighis, tá siad riachtanach do scanóirí MRI, do lucht déanta painéalta, agus do chórais íomháithe, áit ar féidir le hiontaofacht an saol nó an bás a bheith i gceist. San earnáil teileachumarsáide, cuireann PCBanna il-imreora ar chumas tarchur sonraí ardmhinicíochta ar fud gléasanna dlúth a dteastaíonn nascacht chobhsaí uathu.
Mar gheall ar chumas PCBanna il-imreora laghdú ar mhéid, feabhsú feidhmíochta agus iontaofacht a chothromú, is rogha neamh-shoshannta iad san éiceachóras leictreonaice nua-aimseartha.
C1: Cad é an príomhdhifríocht idir PCB il-imreora agus PCB ciseal dúbailte?
Níl ach dhá shraith seoltaí ag PCB ciseal dúbailte, rud a chuireann teorainn le castacht na ródála ciorcaid. Déanann PCB il -imreora trí shraith seoltaí nó níos mó a stopadh, áfach, a chumasaíonn níos mó dearaí dlúth, sláine comhartha níos fearr, agus feidhmíocht níos airde. Fágann sé seo gurb é PCBanna il-imreora an rogha is fearr le haghaidh feidhmchlár ardluais, ard-dlúis agus ard-inchaite.
C2: Cá fhad a mhaireann PCB il -imreora de ghnáth in iarratais éilitheacha?
Braitheann saolré PCB il -imreora ar roghnú ábhair, ar thimpeallacht oibriúcháin, agus ar cháilíocht déantúsaíochta. Le hard-TG FR4 nó ábhair speisialaithe cosúil le polyimide, is féidir le PCB il-imreora 10-20 bliain nó níos mó a mhaireann in iarratais thionsclaíocha nó aeraspáis. Bainistíocht chuí teirmeach agus críochnú dromchla ag leathnú tuilleadh marthanacht.
De réir mar a fhásann an t-éileamh ar ard-leictreonaic, éilíonn gnólachtaí comhpháirtithe PCB ar féidir leo ní hamháin táirgí a sheachadadh, ach iontaofacht fhadtéarmach.LeanaiseTá sé bunaithe mar mhonaróir iontaofa PCBanna il-imreora trí phróisis monaraithe úrscothacha a chur le chéile le rialú dian ar cháilíocht. Ó fhréamhshamhlacha baisc bheaga go táirgeadh mórscála, cinntíonn Fanway go gcomhlíonann gach bord caighdeáin idirnáisiúnta maidir le feidhmíocht agus sábháilteacht.
Má tá tú ag lorg PCBanna ilghnéitheacha, ardfheidhmíochta ardfheidhmíochta atá curtha in oiriúint d'iarratas ar leith, is é an t-am anois chun nascadh lenár bhfoireann.Déan teagmháil linnSa lá atá inniu ann chun a fháil amach conas is féidir le Fanway tacú le do chéad nuálaíocht eile le réitigh PCB den scoth.
-
