Ó dhearadh PCB go mais-tháirgeadh, seachadann Fanway seirbhísí déantúsaíochta PCB tapaidh mar réitigh aon-stad chun aghaidh a thabhairt ar do riachtanais tionscadail éagsúla agus chun dlús a chur le do chuid ama go dtí an margadh.

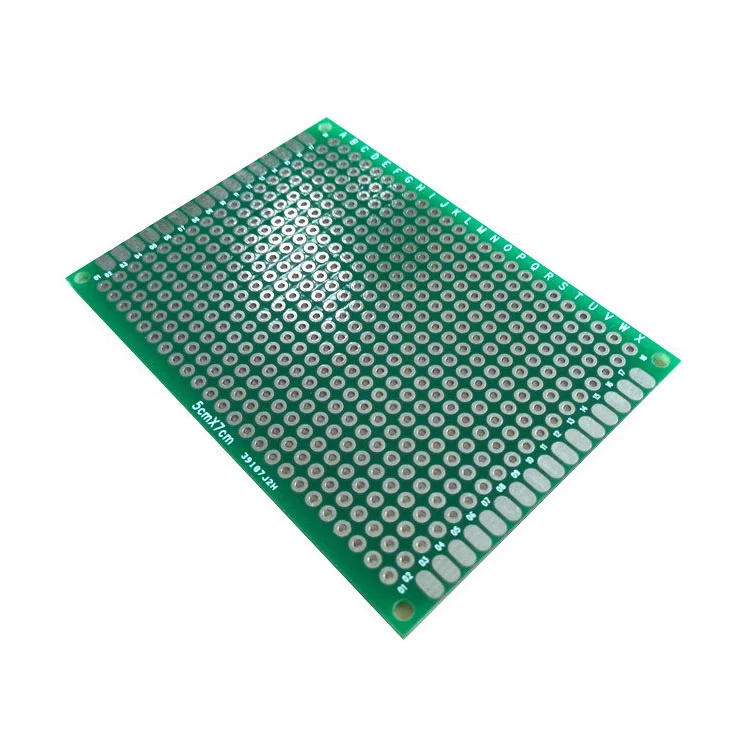

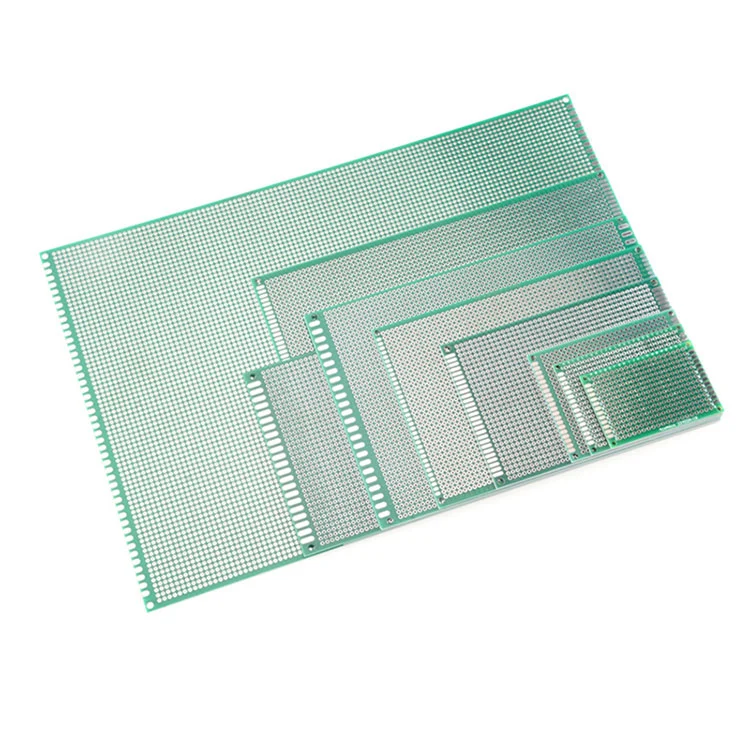

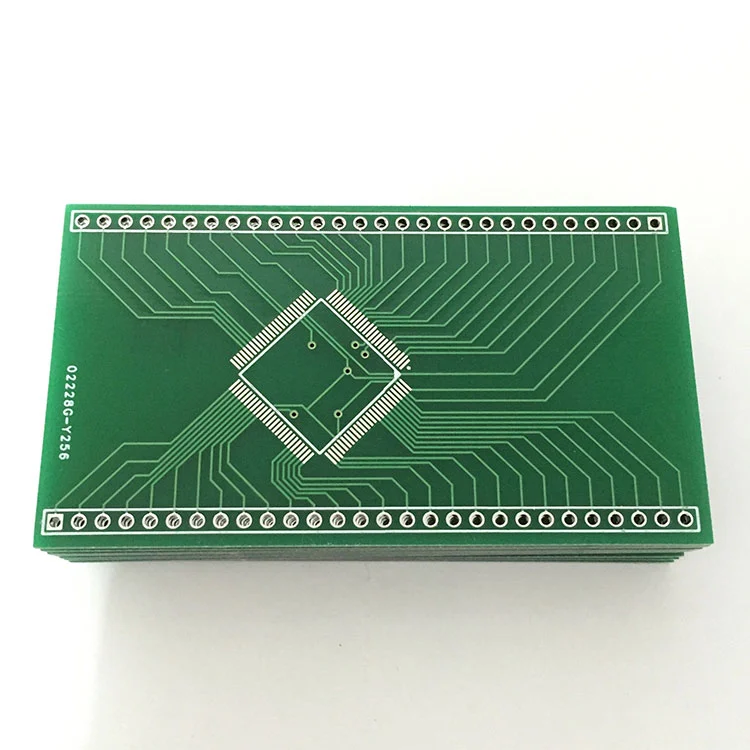

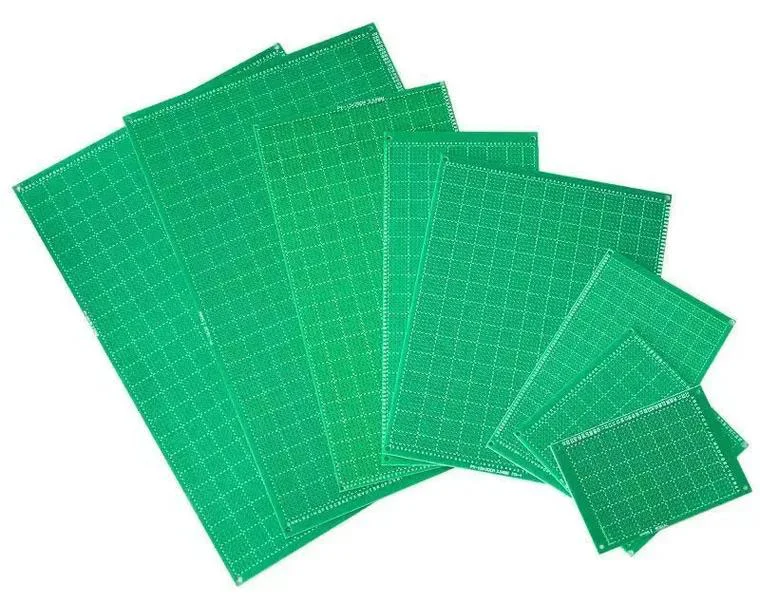

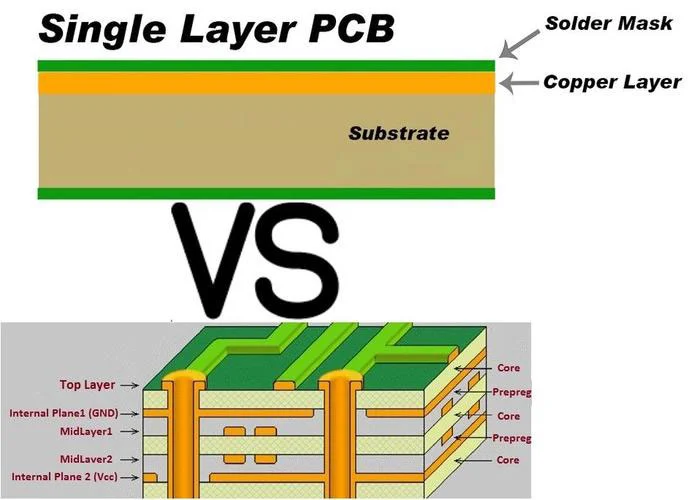

Is é PCB ciseal aonair, ar a dtugtar bord ciorcaid clóite aon-taobhach, an fhoirm is simplí de dhearadh PCB. Is éard atá ann ná ciseal copair seoltaí amháin atá lannaithe ar fhoshraith neamh-sheolta (mar shampla FR-4), le comhpháirteanna suite ar thaobh amháin agus rianta ar an taobh eile. An réiteach is fearr le haghaidh ciorcaid íseal-chasta, úsáidtear go forleathan é i leictreonaic tomhaltóra, i soláthairtí cumhachta, agus i rialuithe tionsclaíocha mar gheall ar a phróiseas monaraithe inacmhainne agus tapa.
PCB ciseal aonair le costais ábhair agus monaraithe níos ísle i gcomparáid le dearaí ilchisealacha.
Laghdaíonn próiseas simplí an t -am luaidhe toisc nach bhfuil gá le lannú agus trí dhruileáil.
Riosca íosta mí -ailíniú ciseal.
Tá saineolaithe ar líne 24/7 réidh i gcónaí chun cabhrú leat.
| Paraiméadar | Raon tipiciúil |
| Tiús an bhoird | 0.4mm go 3.2mm |
| Tiús copair | 1/2 oz go 3 oz |
| Leithead íosta rianaithe | 0.2mm (8mil) |
| Poll íosta druileáilte | 0.3mm (12mil) |
| Críochnú Dromchla | Hasl, OSP, Enight |
| Teocht oibriúcháin | -50 ° C go +105 ° C (ag brath ar ábhar) |
| Buntáistí | Teorainneacha |
| ✔ Costas ultra-íseal | ❌ Gan aon ilghnéitheoir nó trí thacaíocht |
| ✔ Éasca le deisiú/a mhodhnú | ❌ Dlús ródála teoranta |
| ✔ Am slánúcháin tapa | ❌ mí-oiriúnach le haghaidh dearaí ardmhinicíochta (> 100MHz) |
| ✔ Éadrom & dlúth | ❌ Feidhmíocht teirmeach níos ísle |
Ullmhúchán Ábhar:Laminate claonta copair aon-taobhach.
Eitseáil:Bain copar nach dteastaíonn chun rianta a dhéanamh.
Druileáil:Cruthaigh poill le haghaidh comhpháirteanna trí pholl.
Masc solder & silkscreen:Cuir sciath chosanta agus marcálacha i bhfeidhm.
Bailchríoch dromchla:I measc na roghanna tá HASL (leibhéalú an tsádránaigh aeir te) nó OSP.
Leictreonaic Tomhaltóirí:Áireamháin, soilsiú LED, bréagáin.
Córais chumhachta:Tiontairí AC/DC, rásanna sealaíochta.
Rialuithe Tionscail:Braiteoirí, rialtóirí mótair.
