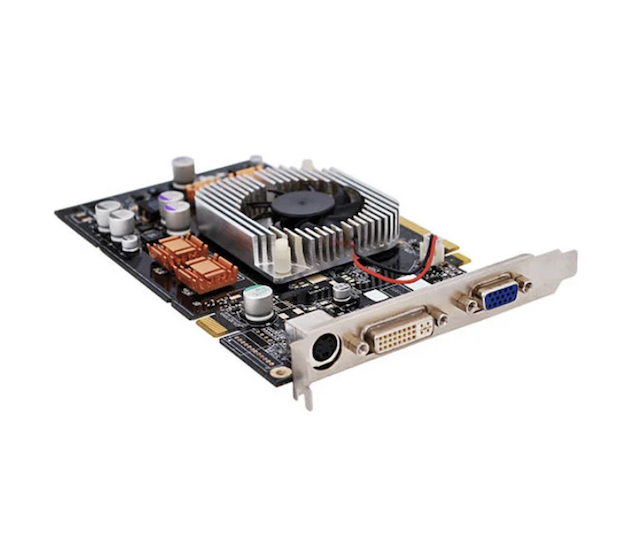

SMT Measctha agus Tionól Comhtháthaithe Teicneolaíochta Trí-Poll

Buntáistí Táirge

Dlús Cumhachta Níos Airdele HDI + THT Cruachta

Ar limistéar boird teoranta, soláthraíonn ródú idirnasctha ard-dlúis (HDI) líonraí dlúthchomharthaí do sceallóga SMT, agus tairgeann comhpháirteanna THT cosáin íseal-impedance do lúba cumhachta. Méadaíonn an sineirgíocht cumas iompair cumhachta in aghaidh an achair aonaid faoi 25%, ag freastal ar éilimh feidhmíochta níos airde gan an bord a mhéadú.

Deimhniú Aicme 2 IPC-A-610 le haghaidh Iontaofacht Ard

Cloíonn gach próiseas Measctha SMT agus Tionóil Comhtháthaithe Teicneolaíochta Trí-Pholl go docht le caighdeáin IPC-A-610 Rang 2. Ó reflow SMT go tonn THT nó sádráil roghnach, tá fuinneoga próisis agus critéir iniúchta sainmhínithe ag gach céim. I gcás earnálacha atá íogair ó thaobh iontaofachta, amhail leighis agus feithicleach, soláthraímid inrianaitheacht iomlán a chomhlíonann ISO 13485 agus IATF 16949.

Optamú Costas Foriomlán

Ciallaíonn táirgeadh SMT agus THT ar leithligh dhá shreabhadh oibre, dhá shraith lóistíochta, agus forchostas bainistíochta dúbailte. Comhtháthaíonn cóimeáil measctha an dá phróiseas ar líne amháin,rcaillteanais láimhseála idirphróisis agus athshuíomh a laghdú breis is 50 %, costais iomlána a ghearradh 30 % i gcomparáid le táirgeadh scoilte.

Rialú Cáilíochta ó cheann ceann go ceann: Ó SPI go X-gha

Tá rioscaí cáilíochta níos airde ag baint le cóimeáil mheasctha ná mar a bhaineann le cláir aonphróiseála D’fhéadfadh turraing teirmeach a bheith ag hailt SMT le linn sádrála tonnta, agus d’fhéadfadh ionsá THT damáiste a dhéanamh do chomhpháirteanna SMT atá curtha cheana féin. I measc ár bhfrithbhearta tá: stionsail céime le haghaidh toirt greamaigh sádrála optamaithe, cosaint téip ardteochta thar limistéir SMT roimh shádráil tonnta, agus iniúchadh dé le AOI + X-Ray a chlúdaíonn ailt infheicthe agus folaithe (BGAanna, LGAanna).

Cad é Tionól PCB Measctha?

Is éard atá i gceist le cóimeáil PCB measctha ná an próiseas chun comhpháirteanna gléasta dromchla (SMT) agus trí-pholl (THT) a fheistiú ar chlár ciorcad priontáilte amháin. Cuirtear comhpháirteanna SMT go díreach ar dhromchla an bhoird agus sádráiltear iad trí athshreabhadh; Cuirtear luaidhe THT isteach trí phoill réamhdhruileáilte agus sádráiltear iad ar an taobh eile ag baint úsáide as sádráil thonnta nó roghnaíoch. Baineann an straitéis “is fearr den dá cheann” leas as ard-dlús agus miniaturization SMT taobh le neart meicniúil níos fearr agus láimhseáil cumhachta THT. Glactar go forleathan le cóimeáil mheasctha i leictreonaic feithicleach, feistí leighis, rialuithe tionsclaíocha, agus iarratais aeraspáis.

Sreabhadh Próiseas Tionóil Measctha

Leanann Fanway aSMT-an chéad, THT-dara seicheamh do tháirgeadh SMT Measctha agus Comhthionól Comhtháthaithe Teicneolaíochta Trí-Pholl agus tá sé seo ríthábhachtach maidir le toradh. An sreabhadh iomlán:

Glanadh PCB & Priontáil Greamaigh Solder
Tar éis an bord a ghlanadh, déantar greamaigh sádrála a phriontáil ar stuáil SMT trí stionsal. Maidir le boird mheasctha, is féidir stionsal céim a úsáid chun tiús ghreamú a choigeartú thar chriosanna éagsúla.

Socrúchán SMT & Athshreabhadh
Feistíonn meaisíní piocadh agus áit ardluais comhpháirteanna SMT, ansin téann an bord trí oigheann athshreabha chun sádráil SMT a chríochnú. Ní mór go dtarlódh an chéim seo sula ndéanfaí damáiste don chuid is mó de na comhpháirteanna THT (m.sh. nascóirí tithíochta plaisteacha) trí theas athshreafa a chur isteach THT.

Ionsáigh Comhpháirt THT
Cuireann meaisíní ionsáite láimhe nó uathoibrithe seoltáin THT isteach i dtréphoill plátáilte. Ní mór do na comhpháirteanna suí go sruthlaithe in aghaidh an chláir le línte díreacha, agus an iomarca fórsa a sheachaint a d'fhéadfadh hailt sádrála SMT atá ann cheana a scoilteadh nó an PCB a dhlúth.

Tonn nó Sádráil Roghnach
I gcás boird le go leor comhpháirteanna THT, comhlánaíonn sádráil tonnta na hailt go léir i pas amháin. Maidir le leagan amach dlúth measctha, ní bhaineann sádráil roghnaíoch sádráil ach le pillíní THT, ag cosaint comhpháirteanna SMT in aice láimhe ó nochtadh teirmeach. Coinníonn sádráil roghnaíoch airde tonnta sádrála de 2-5mm (vs. 8-12mm i sádráil traidisiúnta tonnta), rud a laghdaíonn go mór an crios a bhfuil tionchar ag an teas air.

Bearradh Luaidhe, Glanadh & Cigireacht
Déantar barraíocht luaidhe a bhearradh, glantar fuíolmhairí flosca, agus ina dhiaidh sin déantar iniúchadh amhairc AOI, cigireacht X-gha (le haghaidh hailt fholaithe), agus tástáil fheidhmiúil.

Príomhphointí Próisis Le linn Tionól Measctha

Cuireann cóimeáil mheasctha ceanglais speisialta ar dhearadh PCB, agus bíonn tionchar díreach ag na trí phointe seo a leanas ar tháirgeacht táirgthe:

Leagan Amach Criosaithe le Spásáil ≥3mm
Scar go soiléir criosanna SMT agus THT ar an gclár. Cuir comhpháirteanna THT (nascairí, toilleoirí móra) in aice le himill an chláir nó le coirnéil, agus coinnigh gléasanna SMT mínairde (BGAanna) ón limistéar THT a choinníonn imréiteach 3mm ar a laghad idir an dá chrios chun trasnaíocht mheicniúil a chosc le linn ionsáite agus splanc sádrála le linn sádrála tonnta.

Meaitseáil Méid Poll: Imréiteach 0.1-0.2mm
Ba chóir go mbeadh trastomhas poll ceap THT 0.1-0.2mm níos mó ná trastomhas luaidhe an chomhpháirte ag cinntiú go gcuirtear isteach go réidh é. Ró-daingean agus tá sé deacair nó dodhéanta a chur isteach; ró-scaoilte agus aistríonn an chomhpháirt, rud a fhágann go bhfuil droch-líonadh solder.

Criosanna Faoisimh Theirmeach & Coinneála Amach
Ba chóir go n-úsáidfeadh pillíní THT atá ceangailte le plánaí móra copair (talamh, cumhacht) spócaí faoisimh teirmeach chun an teas a chosc ó bheith á iompar ar shiúl ró-tapa, rud a fhágann go bhfuil hailt fuar. Timpeall pillíní THT a shádraíonn go roghnach, cuir in áirithe achair leordhóthanacha coinneála amach chun comhpháirteanna cóngaracha a sheachaint.

Feidhmchláir Táirge

Comhthionól Measctha SMT agus Tionól Comhtháthaithe Teicneolaíochta Trí-Pholl

Leictreonaic Feithicleach
Tá sliseanna dlúth ag teastáil ó na boird seo, ECUanna, BMS, agus ADAS le haghaidh próiseála comhartha agus nascóirí ard-srutha, athsheachadáin, agus páirteanna THT eile a sheasann le creathadh agus rothaíocht teochta.

Rialuithe Tionscail & Modúil Cumhachta
PLCanna, tiomántáin servo, soláthairtí cumhachta tionsclaíocha Láimhseálann SMT loighic rialaithe agus cumarsáid, gléasann THT MOSFETanna cumhachta, trasfhoirmeoirí, agus toilleoirí móra le haghaidh bainistíochta teirmeach.

Feistí Leighis
Monatóirí othair, córais ultrafhuaime, trealamh diagnóiseach SMT le haghaidh cinn tosaigh braiteoirí agus croíleacáin phróiseálaithe, THT do chónaisc chumhachta agus comhéadain a ndéantar cúpláil orthu go minic.

Aeraspáis & Cosanta
Ní mór do chórais ard-iontaofachta a éilíonn naisc THT láidreachta meicniúla caighdeáin chreathadh MIL-STD-202G a chomhlíonadh.

Cén fáth Iontaobhas Fanway mar Do Sholáthraí le haghaidh Tionól Measctha

12 Bliain de Eispéireas Tionóil Mheasctha
Táimid tar éis speisialaithe i gcomhthionól measctha SMT-THT le breis agus deich mbliana, ag tógáil fios gnó domhain ó athbhreithniú DFM go táirgeadh toirte. Tuigeann ár bhfoireann cé na dearaí is cúis le droichid sádrála tonnta agus cad iad na socrúcháin a fhágann go gcuirtear ceachtanna struis isteach nach bhfuil sna téacsleabhair ach a chinneann an toradh deiridh.

ISO 9001: 2015 & IPC-A-610 Aicme 2 Deimhnithe
Reáchtáiltear gach próiseas faoi chórais cáilíochta deimhnithe. Déantar tástáil AOI, X-gha agus feidhmiúil ar gach bord. Do chliaint leighis agus feithicleach, soláthraímid doiciméadú iomlán inrianaitheachta a chomhlíonann ISO 13485 agus IATF 16949.

Seirbhís Ilfhreastail: Ó Dhearadh go Seachadadh
Cuirimid athbhreithniú DFM, soláthar comhpháirteanna, tionól SMT+THT, agus tástáil deiridh ar fáil. Níl ort ach do chuid comhad Gerber agus BOM a sholáthar agus láimhseáilimid an chuid eile.

Cumais Solúbtha Toirt
Tacaíocht ó fhréamhshamhail go táirgeadh ardtoirte. Níl aon táillí NRE ar chláir mheasctha chaighdeánacha; le haghaidh boird casta, soláthraímid athbhreithniú innealtóireachta agus comhairle optamaithe próisis.

CCanna

C: Cad é an t-am luaidhe tipiciúil le haghaidh boird cóimeála measctha?
A: De ghnáth tógann fréamhshamhlacha 5-7 lá oibre, toirteanna beaga (<1000 ríomhaire) 7-10 lá, agus déantar méideanna móra a mheas cás ar chás, go ginearálta 10-15 lá oibre.

C: Cé na comhpháirteanna THT a dteastaíonn sádráil roghnach in ionad sádrála tonnta?
A: Nuair a bhíonn comhpháirteanna SMT (go háirithe BGAanna mínairde, QFNanna) suite in aice le pillíní THT, nó nuair a bhíonn comhpháirteanna THT teas-íogair (m.sh., nascóirí le cásanna plaisteacha), moltar sádráil roghnach. Ní théann sé ach limistéar comhpháirteach THT, ag cosaint an chuid eile den bhord ó nochtadh teirmeach.

C: An bhfuil ábhair fhoshraitheanna PCB speisialta ag teastáil ó SMT Measctha agus Tionól Comhtháthaithe Teicneolaíochta Trí-Poll?
A: Is leor an caighdeán FR-4 don chuid is mó de na tionóil mheasctha. Mar sin féin, má iompraíonn an bord comhpháirteanna THT ardchumhachta (claochladáin, MOSFETanna cumhachta), molaimid ábhar ard-Tg (Tg ≥ 150 ° C) chun turraing teirmeach tonn-sádrála a sheasamh.

C: An féidir comhpháirteanna SMT agus THT a chur ar an taobh céanna?
A: Tá. Is é an dá chur ar an taobh barr an cur chuige is simplí, ag fágáil an bun soiléir le haghaidh sádrála tonnta. Mar sin féin, cinntigh imréiteach 2-3mm ar a laghad idir pillíní SMT agus poill THT.

C: An dtacaíonn Fanway le sádráil saor ó luaidhe?
A: Tá. Tá ár gcórais sádrála athshreabha agus tonnta ag luí go hiomlán le cóimhiotail saor ó luaidhe (SAC305, etc.), agus socraítear próifílí teochta dá réir sin.

C: Cén ráta lochtanna is féidir linn a bheith ag súil le haghaidh cóimeála measctha?
A: Le rannpháirtíocht chuimsitheach DFM, is gnách go sáraíonn ár dtorthaí céadphas cóimeála measctha 97%. Príomhphointí rialaithe: athbhreithniú ar an leagan amach le linn an dearaidh, cosaint SMT roimh shádráil tonnta, agus iniúchadh déach AOI+X-Ray.
