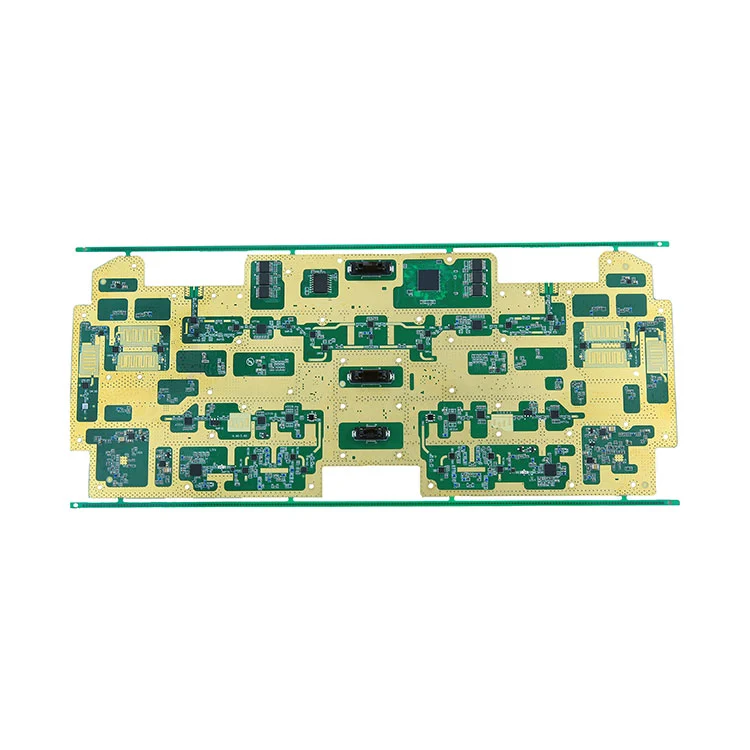

Tionól PCB Mount Dromchla

Is é Fanway do chomhpháirtí SMT iontaofa

Mar sholáthraí fadtéarmach de sheirbhísí tionóil PCB Dromchla Dromchla gairmiúil do chliaint i dtionscail éagsúla. Déanann Fanway speisialtóireacht i ndéantúsaíocht conartha leictreonach, déanaimid trealamh beachtais SMT a ghiaráil agus foireann shaineolach theicniúil chun cabhrú le dearadh fréamhshamhla, tástáil PCBA, agus déantúsaíocht ardéifeachtúlachta. Déan teagmháil linn go díreach chun luachan a iarraidh.

Conas a oibríonn SMT?

Is próiseas é SMT do thionól leictreonaice. Tá na comhpháirteanna leictreonacha a sholáthraítear ar dhromchla PCB (bord ciorcaid clóite). Is próiseas an -uathoibrithe agus solúbtha é, cuireann sé ar chumas an déantóra comhpháirteanna éagsúla a chur ar bhord PCB.

Na buntáistí a bhaineann le Tionól Dromchla Mount PCB (Teicneolaíocht SMT):Tá dlús ard tionóil, méid beag táirgí leictreonacha, meáchan éadrom, toirt agus meáchan na gcomhpháirteanna mount dromchla ach thart ar 1/10 díobh siúd de chomhpháirteanna traidisiúnta trí pholl, iontaofacht ard, friotaíocht chreathadh láidir, agus ráta íseal lochtanna na n-alt sádróra.

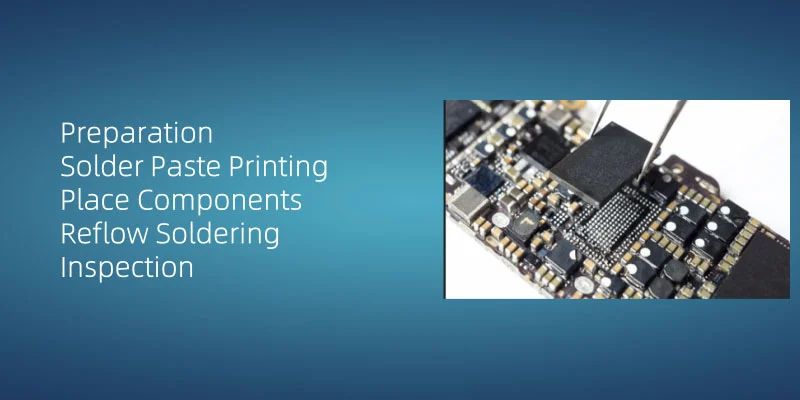

Tá cúig chéim bhunúsacha i gceist le próiseas deartha agus tionóil Dromchla Mount (SMT) agus próiseas tionóil PCB (bord ciorcaid clóite):

1. Ullmhúchán

Ar an gcéad dul síos, ní mór don oibreoir an dromchla oibre a chinntiú glan agus slachtmhar, agus strap láimhe frith-statach agus éadaí sábháilte ESD a chaitheamh chun timpeallacht oibriúcháin shábháilte a choinneáil chun leictreachas statach a fháil saor ó chomhpháirteanna dochracha.

2. Priontáil Greamaithe sádróra

Is é an croíphróiseas i dteicneolaíocht an tsliabh dromchla (SMT) an greamaigh sádróra a chur i bhfeidhm ar an PCB. Taisceann clódóirí stionsal uathoibrithe an greamaigh, agus bíonn tionchar criticiúil ag a cháilíocht sil -leagan go comhpháirtí sádróra. Le linn an iarratais, cinntigh go bhfuil aonfhoirmeacht greamaithe agus toirt chuí chun lochtanna a chosc cosúil le sil -leagan neamhleor nó iomarcach. Ag Fanway, cuirimid SPI (Cigireacht Greamaithe Solder) i bhfeidhm chun paraiméadair toirt greamaigh a fhíorú.

3. Comhpháirteanna a chur

Cuir na comhpháirteanna feiste mount dromchla (SMD) ar an mbord ciorcaid clóite (PCB). De ghnáth, cuirfear na comhpháirteanna SMD trí mheaisín socrúcháin uathoibríoch go héifeachtúil agus go cruinn. Úsáideann an meaisín leideanna súite chun comhpháirteanna a thógáil suas ó thráidire agus cuireann sé go beacht iad ag suíomhanna ainmnithe ar an PCB.

4. Sádráil refrow

Socraítear na comhpháirteanna ar an PCB trí shádráil refrow. Déantar an greamaigh sádróra a théamh chun leá, agus dá bhrí sin tá na comhpháirteanna ar an PCB á tháthú go daingean. Éilíonn an próiseas seo rialú beacht ar an bpróifíl teochta agus an t -am chun sláine comhpháirtí sádróra a chinntiú.

5. Cigireacht

Tá gá le cigireacht agus tástáil mhionsonraithe tar éis sádráil refrow. Cinntigh go bhfuil na comhpháirteanna go léir táthaithe i gceart agus go bhfeidhmíonn na boird chiorcaid de ghnáth, gan aon joints fuar agus ciorcaid ghearra.

Tar éis an próiseas táthúcháin a chríochnú, déantar cigireacht agus tástáil mhionsonraithe chun a chinntiú go bhfuil gach comhpháirt táthaithe i gceart agus go bhfeidhmíonn an bord ciorcaid de ghnáth.

Ár gcumas táirgthe SMT

* Tionól córais iomlán

* Bainistíocht agus Rialú Ábhar

* Bainistíocht agus rialú agus rialú earráidí inrianaitheachta agus earráidí

* Tástáil/ Bailíochtú/ Aosú

* Méid íosta comhpháirte SMT: 01005

* Páirc íosta (BGA):0.2mm

* Méid íosta PCB:5050mm

* Uasmhéid PCB:910600mm

* Cruinneas an trealaimh is fearr:+/- 25um

Cásanna PCBA

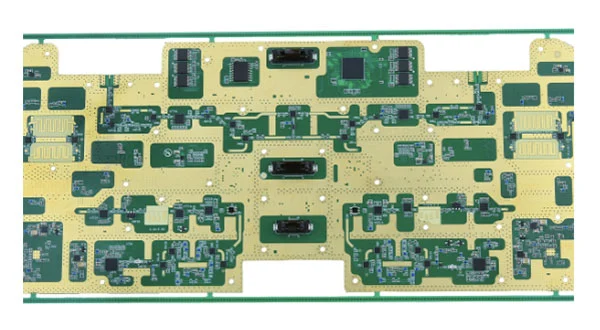

* Cineál: Ionstraimíocht
* Líon na gcomhpháirteanna: 136
* Cainníocht na gcomhpháirteanna: 2729
* Sádráil reflow saor ó luaidhe dúbailte
* Méid an phacáiste íosta: 0402
* Spásáil PIN íosta na gcomhpháirteanna: 0.4ph Qfn

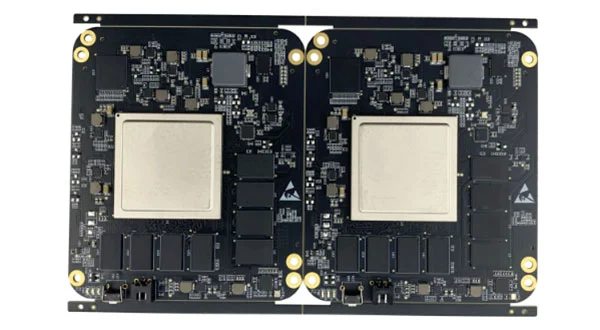

* Cineál: Rialú Tionsclaíoch
* Líon na gcomhpháirteanna: 68
* Cainníocht na gcomhpháirteanna: 1131
* Sádráil refrow saor ó luaidhe dúbailte +sádráil tonn aon-taobhach
* Líon na sádrála BGA: 13
* Méid an phacáiste íosta: 0402
* Spásáil PIN íosta na gcomhpháirteanna: 0.5ph Qfn

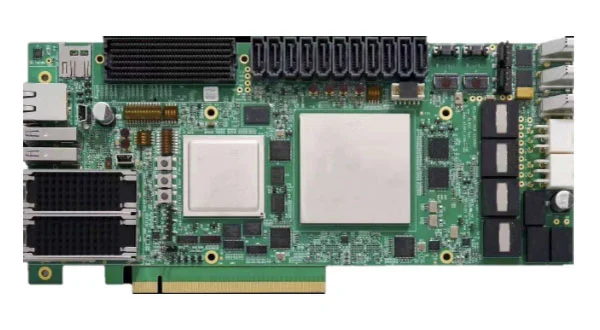

* Cineál: máthairchlár rialaithe tionsclaíoch
* Líon na gcomhpháirteanna: 187
* Cainníocht na gcomhpháirteanna: 1920
* Sádráil refrow saor ó luaidhe dúbailte +sádráil tonn aon-taobhach
* Méid an phacáiste íosta: 0402
* Spásáil bioráin íosta na gcomhpháirteanna: 0.4mm
